이제 더이상 비눗물로 새는 곳을 확인하지 마세요!
포트릭 음향카메라로 누출부분을 쉽게 확인하세요!
H시리즈 > H4 mini
770g 경량 음향 카메라
포트릭 H시리즈 H4 미니
+ 압축 공기 시스템 누출 진단
• 112개의 MEMS 디지털 마이크로폰
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
이제 더이상 비눗물로 새는 곳을 확인하지 마세요!
포트릭 음향카메라로 가스가 새는 곳을 쉽게 확인하세요!
H시리즈 > H4 mini
포트릭 770g 경량 음향 카메라
포트릭 H시리즈 H4 미니
+ 진공 시스템 누출진단
• 112개의 MEMS 디지털 마이크로폰
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
이제 더이상 비눗물로 새는 곳을 확인하지 마세요!
포트릭 음향카메라로 볼트가 풀린 곳을 쉽게 확인하세요!
H시리즈 > H4 mini
포트릭 770g 경량 음향 카메라
포트릭 H시리즈 H4 미니
+ 작동 중인 느슨한 나사풀림 진동체크
• 112개의 MEMS 디지털 마이크로폰
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
이제 더이상 비눗물로 새는 곳을 확인하지 마세요!
포트릭 음향카메라로 타이어 공기가 새는 곳을 쉽게 확인하세요!
H시리즈 > H4 mini
포트릭 770g 경량 음향 카메라
포트릭 H시리즈 H4 미니
+ 타이어 공기 누출
• 112개의 MEMS 디지털 마이크로폰
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위
• 770g 초경량
• 13메가 픽셀
• 2kHz~100kHz 주파수 범위

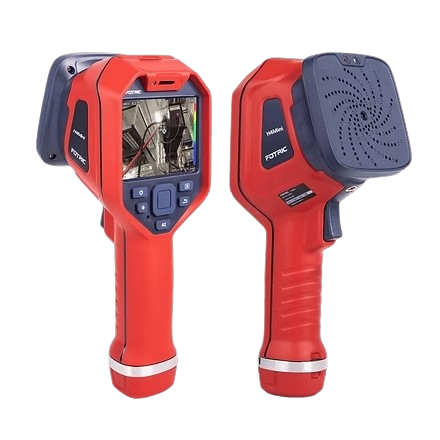

770g 경량 음향카메라
포트릭 H4 미니
음향카메라의
음향 이미징이란 ?
인간 지각의 한계
인간의 귀는 20Hz에서 20kHz 범위의 소리만 감지할 수 있습니다. 그러나 가스 누출, 베어링 마모, 방전과 같은 숨겨진 결함은 종종 훨씬 더 높은 주파수(20kHz 이상)의 초음파를 방출하는데, 이는 인간의 귀로는 감지할 수 없고 기존 청진기나 마이크의 성능을 넘어서는 소리입니다.
음향카메라는
어떻게 작동하나요? (음향카메라 작동원리)
• 마이크 어레이 : 여러 소스의 사운드 신호를 동시에 수집하여 공간 정확도를 높입니다.
• 빔포밍 알고리즘 : 특정 방향의 음원에 초점을 맞춰 환경 소음을 걸러냅니다.
• 음향 이미지 오버레이 : 이미지 위에 히트맵으로 사운드 소스 위치를 표시합니다
• 저지연 렌더링 엔진 : 거의 즉각적인 대응이 가능하므로 지속적인 검사 시나리오에 이상적입니다.
사용 및 응용분야
다양한 산업 현장의 누출 및 진동 문제를 신속하게 찾아냅니다.
포트릭 H4미니 음향 이미징 카메라는 사람이 들을 수 있는 소리뿐만 아니라
사람의 가청 범위를 벗어난 고주파 초음파 신호도 감지할 수 있습니다.
다음과 같은 것들을 쉽게 포착할 수 있습니다.
압축 공기 시스템 누출
가스 누출은 고주파 난류 소음을 발생시키기 때문에 H4 미니는 압축 공기 파이프라인 의 아주 작은 누출까지도 신속하게 감지 할 수 있습니다.
Compressed Air System Leaks
진공 시스템 누출
H4 미니는 사람의 귀로는 들을 수 없는 진공 시스템의 미묘한 누출 소리를 정확하게 포착하여 장비에 접촉하거나 손상시키지 않고도 빠르게 누출 위치를 파악할 수 있습니다.
Vacuum System Leaks
작동 중 느슨한 조인트진동
H4 미니는 장비 작동 중 나사 풀림으로 발생하는 비정상적인 고주파음을 감지합니다. 장비를 끄지 않고도 실시간으로 문제 위치를 시각화하고 정확히 찾아낼 수 있습니다.
Loose Joint Vibration During Operation
타이어 공기압 누출
H4 미니 는 비눗물을 사용하지 않고도 타이어의 공기 누출 지점을 신속하게 시각화하고 위치를 파악할 수 있습니다.
정확하고 효율적이며 사용하기 쉽습니다.
정확하고 효율적이며 사용하기 쉽습니다.
Tire air leaks
초 경량 음향카메라는
왜 포트릭 H4 미니를 선택해야 할까요?
H4 미니의 특장점
• 고밀도 마이크로폰 어레이(112개 MEMS 디지털 마이크로폰 탑재)
• 산업용 디지털 카메라: 13MP, 66° × 52° 시야각
• ≥ 4시간의 단일 배터리 사용 시간, 분리 가능; 장치 등급 IP54
• 다양한 이미징 모드: 단일 소스, 다중 소스 및 홀로그래픽
• 다양한 캡처 모드: 홀로그래픽 이미지 캡처 및 비디오 녹화, 타임랩스 캡처
• 전문 기능: SPL 측정, 음향 이미지 지연(T-FFTD®) 및 음향 이미지 초점 조절
• 장치 내부에서 음향 보고서 생성
편리한 기능

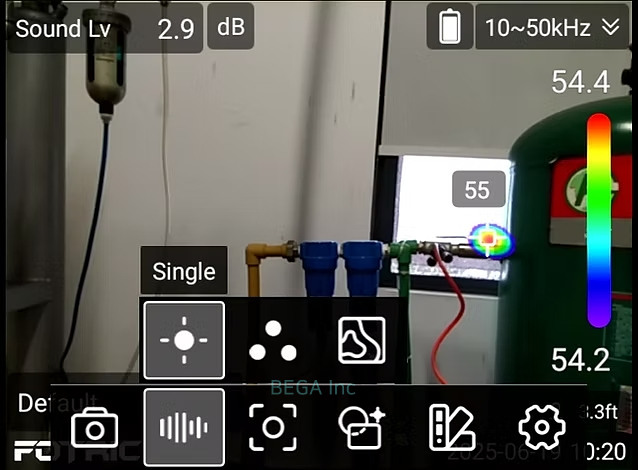

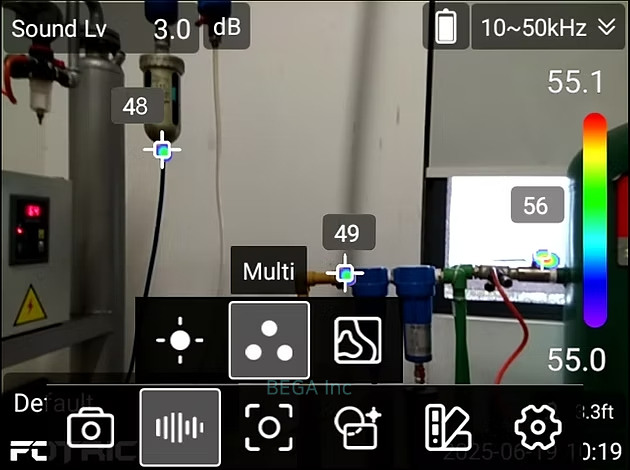

소스 모드 전환
H4Mini 음향 이미징 카메라는 단일 소스, 다중 소스 및 홀로그래픽 뷰를 포함한 다양한 이미지 모드를 지원하여 사용자가 현장에서 다양한 잡음 복잡성과 검출 대상에 맞게 조정할 수 있도록 해줍니다.

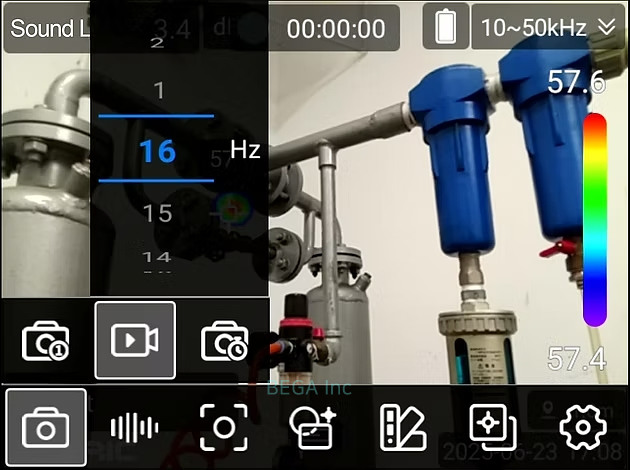

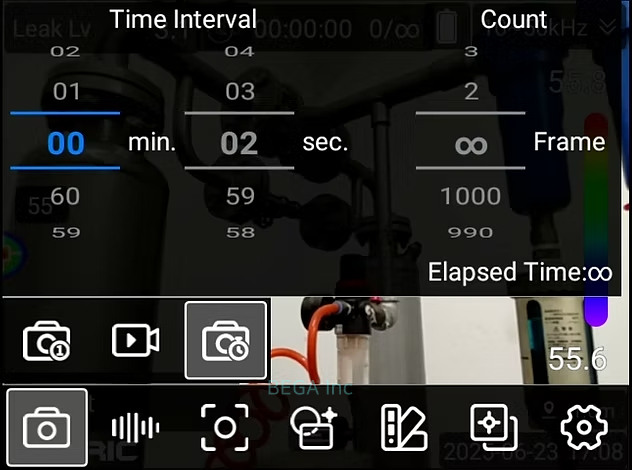

유연한 캡처 모드
H4 미니 카메라는 홀로그램 이미지 촬영, 홀로그램 영상 녹화 및 타임랩스 촬영을 지원하여 검사원이 현장에서 포괄적인 문서화를 할 수 있도록 해줍니다.

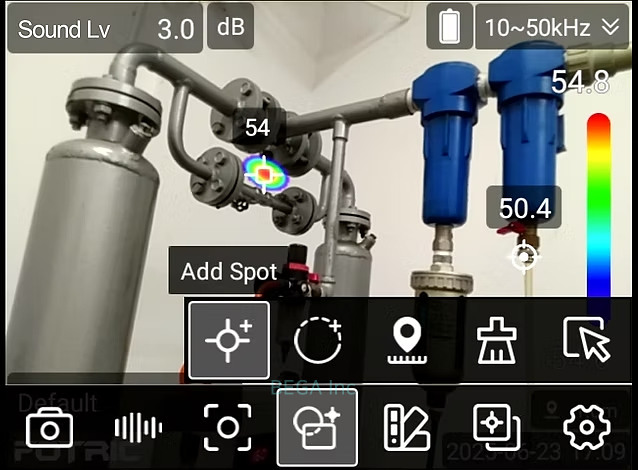

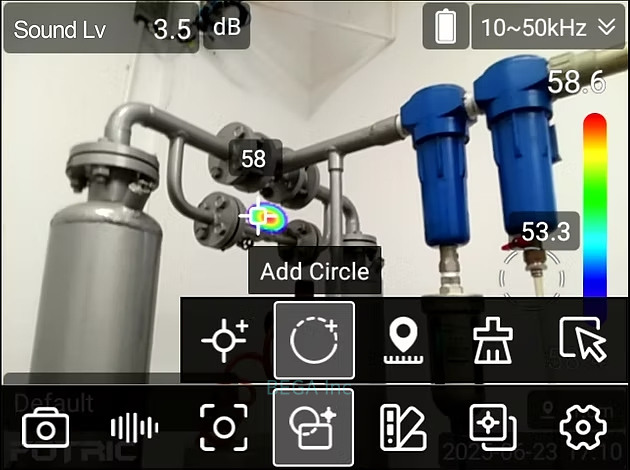

정밀한 SPL 측정
홀로그래픽 이미징과 데시벨 데이터 측정을 결합하여, 이 카메라는 산업 수준의 음원 추적 및 신호 진단이 가능하며, 음향 검사 효율성과 사용자 안전성을 향상시킵니다.
포트릭 H4 미니 스펙
| 크기 | 243 x 95 x 150mm |
| 무게 | 770g |
| 음향 영상 지연(T-FFTD®) | 순간적인 음향 신호를 포착하여 실시간 음향 이미지를 더 오래 유지할 수 있습니다. |
| 음향 영상 초점 | 주변 영역을 가리고, 집중 대상 영역의 음향 이미지에만 초점을 맞춥니다. |
| 기기 내 보고서 생성 | 이 장치는 음향 영상 보고서를 직접 생성할 수 있습니다. |
| 즐겨찾기 | 즐겨찾기 버튼을 클릭하면 즐겨찾기 상태가 음향 이미지 및 홀로그램 음향 비디오에 저장되며, 갤러리 미리보기 화면에서 강조 표시 되고 나중에 갤러리에서 즐겨찾기 상태별로 필터링할 수 있습니다. |
| QR 코드 스캔 | QR 코드 또는 바코드를 스캔하여 텍스트 주석 및 태그 테이블을 만드세요. |
| 배터리 종류 | 3.6V, 5000mAh 충전식 리튬 배터리, 현장 교체 가능 |
| 마이크 채널 | 112 MEMS 디지털 마이크 |
| 음향 영상 시야각(FOV) | 66° x 52° |
| 사운드 샘플링 속도 | 200kHz |
| 어쿠스틱 리프레시 범위 | 25Hz |
| 작동 거리 | 0.3 – 100m |
| 주파수 범위 | 2 – 100kHz |
| 감지 모드 | 누설 모드: 기기에 누설 전류량을 표시합니다. 부분 방전 모드: 다양한 AC 주파수(50/60Hz)에 적합한 PRPD 차트를 표시합니다. |
| 디스플레이 화면 | 3.5인치, 640 x 480 픽셀, IPS LCD 터치 디스플레이 |
| 이미지 모드 | 단일 광원 모드, 다중 광원 모드, 홀로그램 모드 |
| 디지털 카메라 | 1300만 화소, 산업용 디지털 카메라 |
| 배터리 작동 시간 | 연속 작동 시간 4시간 이상 (실제 사용 시간은 환경 및 사용 조건에 따라 달라질 수 있습니다.) |
| 지원 언어 | 영어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 포르투갈어, 스페인어, 태국어, 중국어(번체) |
| 기본 구성품: 음향 이미징 카메라 본체, 충전식 리튬 배터리 1개, 전원 어댑터, USB Type-C-USB 케이블, 32G TF 카드, 손목 스트랩, 설명서 가방(포장 목록, 빠른 시작 가이드), 외부 포장 상자 |
|
