V SERIES
전문가용 열화상카메라
Upgraded 포트릭 V5
• 적외선 해상도 384*288
• 열 민감도30mK
• 온도범위 -20~1550° C
• 공간해상도 0.19mrad
• 열 민감도30mK
• 온도범위 -20~1550° C
• 공간해상도 0.19mrad
V SERIES
첨단 이미지 알고리즘 탑재
Upgraded 포트릭 V5

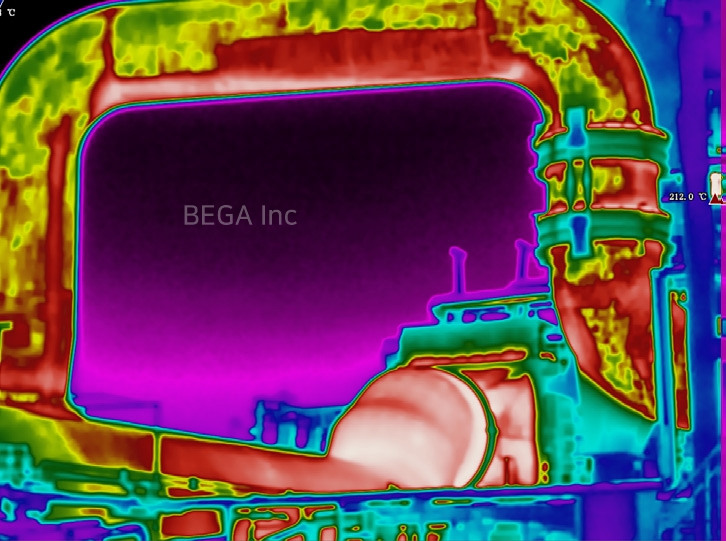

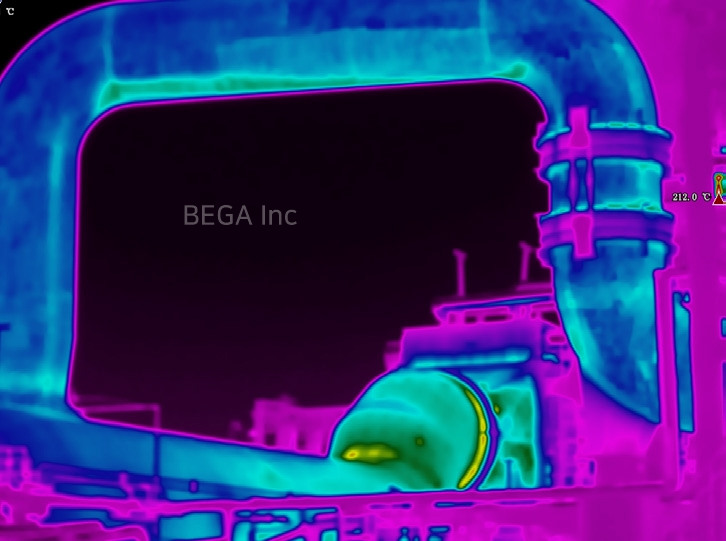

• TWB(화이트 밸런스) 기능
• IREdge 이미징 알고리즘
• 터보 포커스 시스템
• IREdge 이미징 알고리즘
• 터보 포커스 시스템
V SERIES
소프트웨어 및 기능
Upgraded 포트릭 V5
• NaviPdM® AI 기반 소프트웨어
• AnalyzIR®
• IRExplorer ™
• AnalyzIR®
• IRExplorer ™
Function Upgrade V Series
포트릭 V시리즈
전문가용 열화상카메라의 새로운 세상
Professional Thermal Imaging Camera
FOTRIC V SERIES
전문가용 열화상 카메라의 새로운 기준
포트릭 V시리즈는 전문가용 열화상 카메라에 필수적인 6가지를 충족합니다.
IR resolution
384*288
IR 해상도
Temperature range
-20~1550° C
온도범위
Thermal sensitivity
30mK
열민감도
IFOV
0.19mrad
시야각
Extraordinary Performance
탁월한 성능
• 프로그래밍 가능한 AI버튼으로 빠른 액세스가 가능합니다.
• Turbo-Focus 시스템으로 신속하고 세심한 측정이 가능합니다.
• 교환식 렌즈는 모든 대상, 모든 장면에 적용 범위를 제공합니다.
• 얼굴 인식 기능에 무료로 액세스할 수 있습니다.
• Turbo-Focus 시스템으로 신속하고 세심한 측정이 가능합니다.
• 교환식 렌즈는 모든 대상, 모든 장면에 적용 범위를 제공합니다.
• 얼굴 인식 기능에 무료로 액세스할 수 있습니다.
FOTRIC V SERIES
세심하게 설계된 하드웨어
Meticulously Designed Hardware
Ergonomic Construct

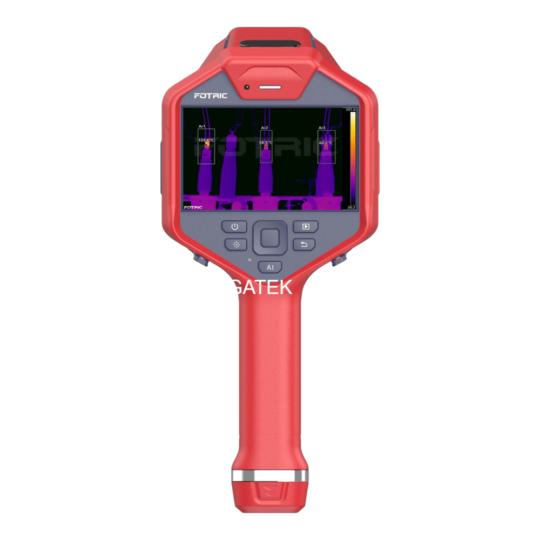

포트릭 V 시리즈
DETAIL VIEW
포트릭 V
후면부 세부 명칭
포트릭 V
전면부 세부 명칭
Lens Options
렌즈 옵션
Available Focal Lengths
호환 렌즈 종류
• V7-L44 Wide-angle Lens
• V7-L12 Telephoto Lens
• V7-L7 Ultra-telephoto Lens
* 간편하게 전환 초점 모드: 자동, 레이저 지원, 연속 및 수동 초점
* 교환식 렌즈의 빠른 자동 인식 및 보정
* 교환식 렌즈의 빠른 자동 인식 및 보정
One imager to see them all
하나의 이미지로 모든 것을 볼 수 있습니다
포트릭 V 시리즈 카메라에는 교체 가능한 옵션 렌즈 호환 장착이 가능합니다.
44° Lens
Wide angle Lens 44°
12° Lens
Telephoto Lens 12°
7° Lens
Ultra-telephoto Lens 7°
44° Lens
Wide angle Lens 44°
12° Lens
Telephoto Lens 12°
7° Lens
Ultra-telephoto Lens 7°
44° Lens
Wide-angle：44°×34° (＜0.1m)
12° Lens
Telephoto：12°×9°(＜0.1m)
7° Lens
Ultra Telephoto：7°×5°(＜3.0m)

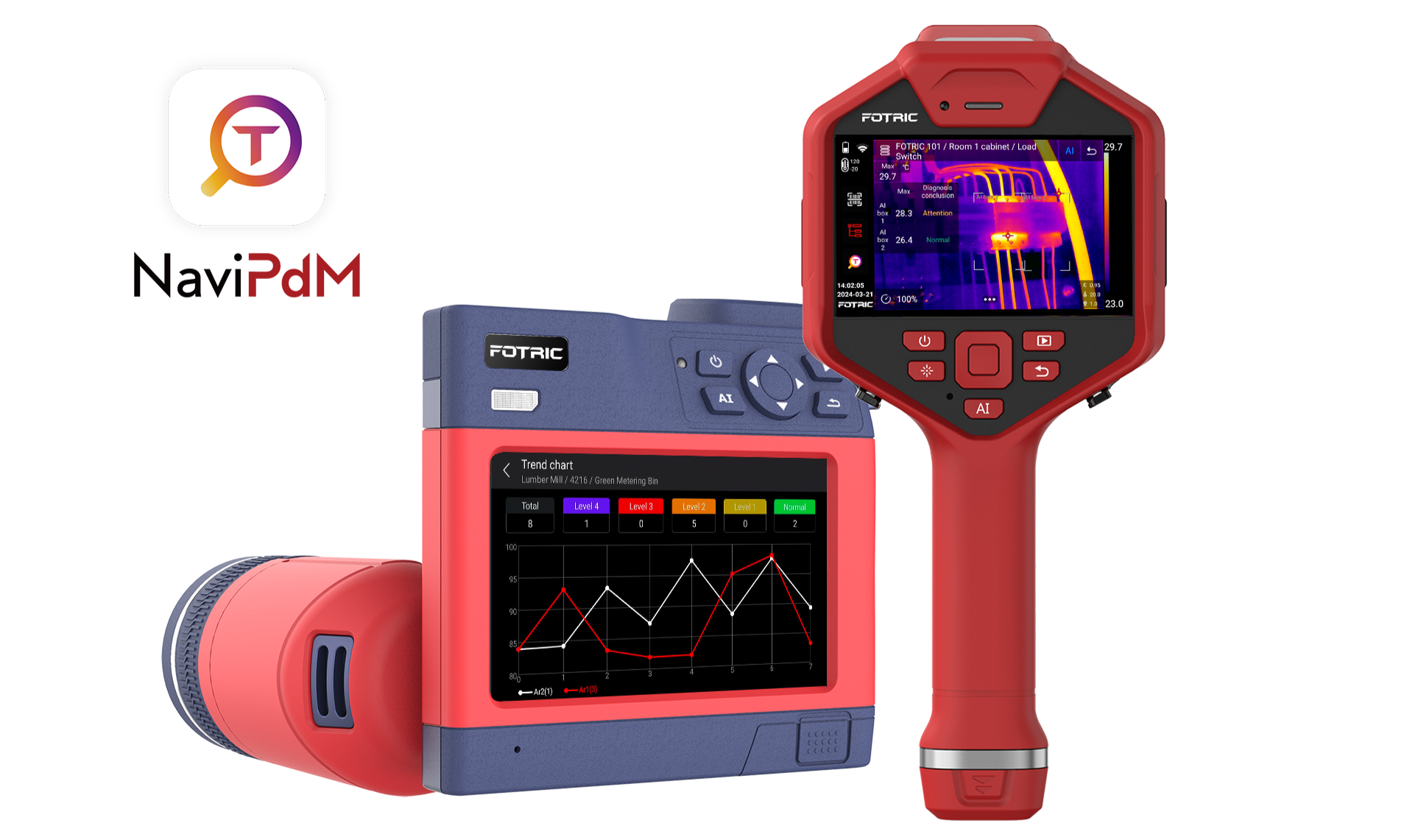

FOTRIC Software-NaviPdM
AI기반 강력한 소프트웨어 NaviPdM

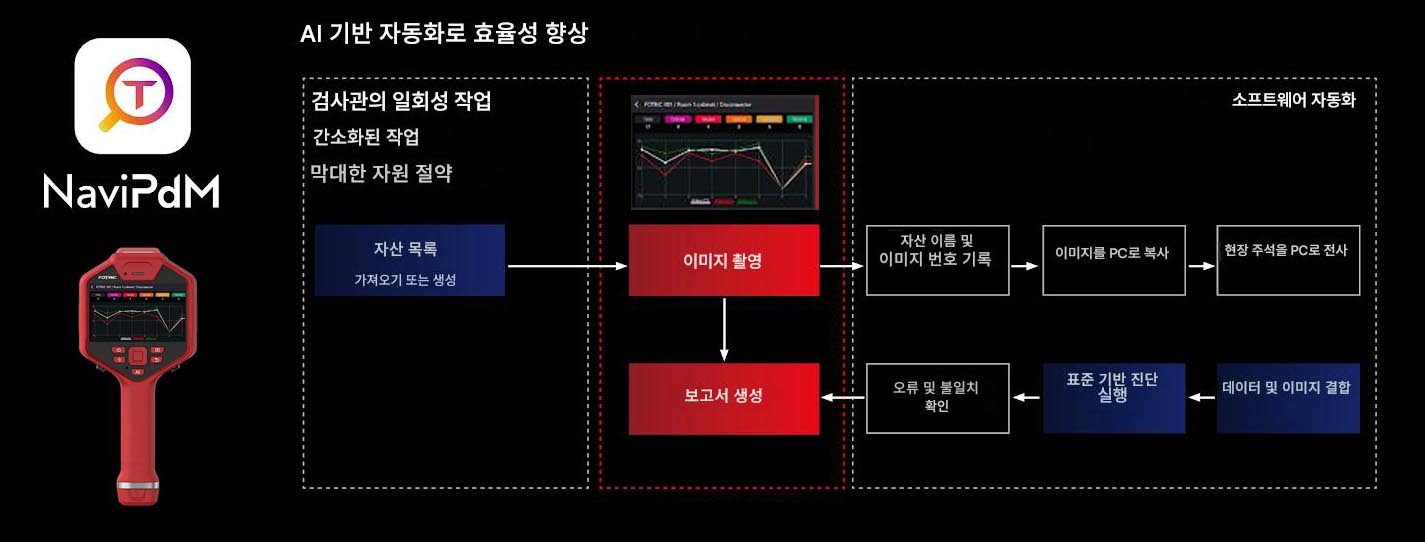

AI 기반 NaviPdM으로 검사를 강화하세요
포트릭 V시리즈 열화상 카메라는 예지 정비를 간소화하는
AI 기반 점검 보조 도구인 NaviPdM과 함께 더욱 강력해졌습니다.
V시리즈에 원활하게 통합된 NaviPdM은 대상 식별, 추세 분석 및

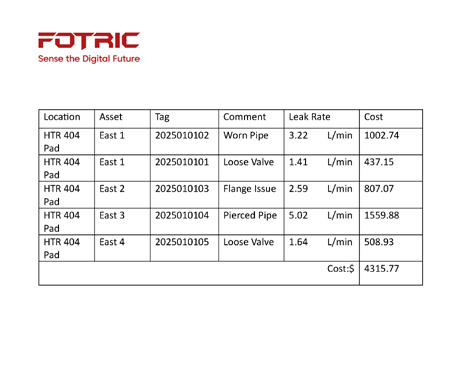

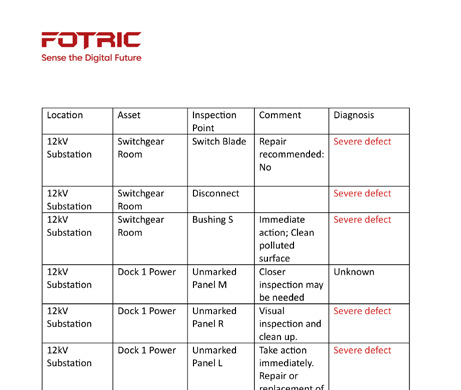

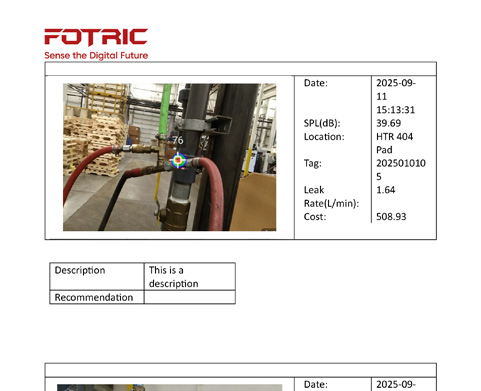

보고서 작성을 자동화하여 효율성과 정확도를 향상시킵니다.
지능형 Delta-T 진단 및 구조화된 라우팅 점검 기능을 통해
유지보수 팀이 문제를 더 빠르게 감지하고 다운타임을 최소화하며
설비 신뢰성을 향상시킬 수 있습니다.
FOTRIC Software-NaviPdM
스마트 검사 어시스턴트
FOTRIC P series
FOTRIC Powerful software
IRexplorer
자유로운 커뮤니케이션을 제공합니다
IRexplorer
IRExplorer
Cross-Platform Analysis Software
– WiFi 또는 자체 장착 핫스팟을 통한 원격 제어
– 설치 필요 없음
– 열화상 파일 액세스 및 편집
– 설치 필요 없음
– 열화상 파일 액세스 및 편집
모든 플랫폼에서 사용가능
Windows
Linux
MacOS/IOS
Android
FOTRIC V Specifications
제품 사양
| 주요 기능 | V5 |
| 적외선 해상도 | 384*288 |
| 열 감도（NETD) |
30mk(0.03° C)@30° C |
| 온도 측정 범위 |
-20 ° C ~ 120° C, 0 ° C ~ 650° C, 300-1550° C |
| 사용자 정의 마커 | 16개 스팟 마커; 8개 (직사각형 또는 원); 2개 측정 라인 |
| 초점 모드 |
연속적이고 레이저 보조, 열 대비 자동 초점(AF)을 위한 TurboFocus® 시스템; 수동 초점 |
| 시야각（FOV）- 표준 렌즈 |
표준 25° x 19° |
| 교체 가능한 렌즈 옵션 |
광각 44° x 34°, 망원 12° x 9°, 초망원 7° ×5° |
| 독특한 기능 |
NaviPdM®, T-DEF®, IREdge, T-TWB® |
| 프레임 속도 | 30Hz |
| 정확도 |
± 2℃ 또는 ± 2 %, 더 큰 값 기준 (주변 온도 25℃ 기준) |
| 저장 카드 |
Micro SD 카드, 128G, 최대 1TB까지 확장 가능 |
| 비디오 녹화 |
방사열 비디오(IRS.) 및 MP4 비디오 녹화 (비방사열). |
| 장치 내 분석 |
지원 (방사열 이미지 및 비디오 데이터) |
| QR 코드 기능 |
QR 코드 및 바코드 스캔 지원 |
| 주석 |
음성\텍스트\태그\즐겨찾기 지원 |
| 디지털 카메라 |
13MP 산업용 등급 카메라 |
| 팔레트 |
16가지 표준 팔레트: Grey, Iron10, Iron, Rainbow, Grey10, GreyRed, MidGrey, Yellow, Rain, Rain10, Blue, GlowBow, Medical, Medical10, MidGreen, Prism. |
| 파일 형식 |
방사열 열화상 사진 (JPEG.), 열화상 비디오 (IRS.) 및 비방사열 디지털 카메라 사진, MP4 비디오 |
| 원격 디스플레이 |
Type-C 3.0 인터페이스를 통한 방사열 IR 비디오 스트리밍 지원; HDMI 인터페이스 및 IRExplorer ™를 통한 비방사열 IR 비디오 스트리밍 |
| 원격 제어 작업 |
지원 (AnalyzIR® 및 IRExplorer ™ 통해) |
| 배터리 |
충전식 리튬 이온, 7.4V, 3500mAh |
| 배터리 작동 시간 |
배터리당 ≥ 4시간 |
| 작동 온도 |
-20° C ~ 50° C |
| 무게 (배터리 포함) |
＜ 1.0kg (렌즈 미포함) |
| 낙하 충격 |
표준 렌즈 장착 시 2미터(6.5피트) 낙하에 견딜 수 있도록 설계됨 |
| 보호 등급 |
IP54, IEC60529:2013 |
| 권장 교정 주기 | 2년 |
FOTRIC V series
포트릭 V 시리즈
스펙비교표
| V5 | V7 | |
|---|---|---|
| Infrared Resolution | 384 x 288 | 640 x 480 |
| Super Resolution | Yes | |
| Remote Control Function | Yes | |
| Thermal Sensitivity(NETD) | <0.03℃ (30mk)@30℃ (86 ℉ ) | |
| Accuracy | ±2℃ or 2% , whichever is greater (at 25℃ ambient temperature) | |
| Temperature Range | -20℃ ~ 1550℃ (-4℉ to 2822℉ ) | |
| Field of View(FOV) | 25° x 19° | |
| Focus Mode | Manual focus+ thermal contrast/laser-assisted AF Continuous AF Touch AF |
|
| Alternative Lenses | 44° 12° 7° |
|
| Display | 5 inch | |
| ROIs | Spot: 16 Line: 8 Rectangle/Circle: 12 |
|
| On-Device Analysis | Yes | |
| Connectivity | USB to USB-C cable HDMI to Micro HDMI cable Bluetooth WLAN; Hotspot FTP Transfer Web service(IRExplorer) |
|
| Video Format | MP4 Radiometric |
|
| Laser | Yes, as a ranger and measurement tool | |
| Palettes | 16 standard & 16 inverted | |
| Storage Memory | SD card, 128 GB | |
FOTRIC APPLICATION FIELD
포트릭 V시리즈
활용분야
변압기
배전관
축전지
모터
태양광패널
변압기등 동력전달 부분
기지국설비 검사
고온고압설비
차량 베어링, 브레이크패드
난방,환기,냉방
터널탐지
금속 다이케스팅
