소리를 탐지하는 음향카메라
ACOUSTIC CAMERA
소리를 탐지하는 음향카메라
포트릭 TD3-LD
음향 이미징 카메라
• 신속한 가압가스관, 가스용기, 밸브 등의 누출 확인
• 전기설비 부분방전 확인 체크 탐지,
• 기계적 진동 등의 결함 감지
• 전기설비 부분방전 확인 체크 탐지,
• 기계적 진동 등의 결함 감지
Acoustice Camera

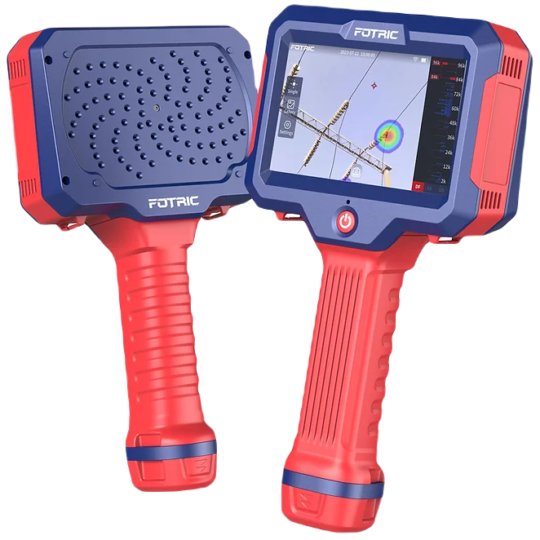

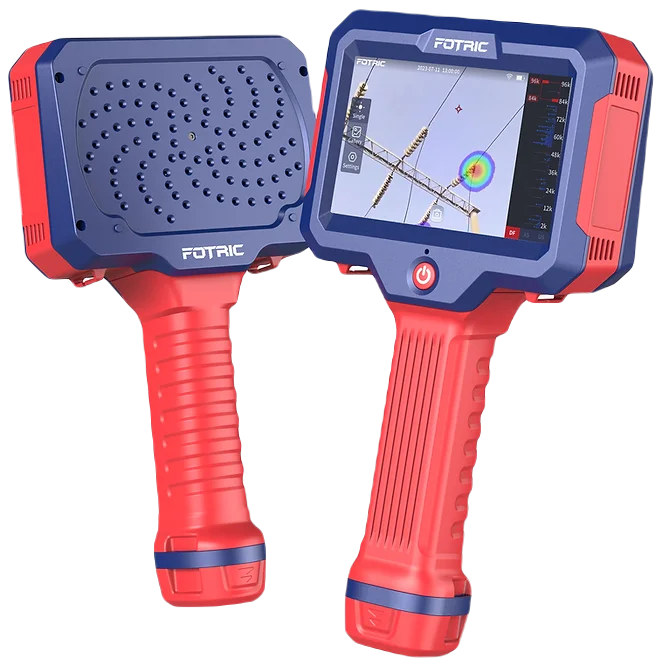

핸드헬드 음향 카메라
포트릭 TD3-LD
FOTRIC TD3 시리즈는 직관적이고 매우 실용적인 어쿠스틱 카메라입니다. 주 응용분야는 공장의 가스누출, 전기의 부분 방전 및 산업 설비 및 기계적 진동검사에 탁월한 성능을 나타냅니다.
작업자를 고려한 1.2kg의 가벼운 핸드헬드 디자인을 구현하였고 96개의 MEMS 디지털 마이크폰을 적용하여 탁월하게 문제가 있는 부분을 감지합니다.
시끄러운 작업환경에서도 문제가 되는 부분을 감지할 수 있으며 기존의 어떠한 어쿠스틱 카메라보다 뛰어난 성능과 효율성을 제공합니다.
가스 누출 감지
부분 방전 감지
포트릭 TD3-LD 특장점
마이크로폰 채널
MEMS 디지털 96개 채널
샘플링 레이트
192KHz
주파수 범위
2kHz–96kHz
터치스크린 디스플레이
5인치 화면
올인원
가스누출, 소음진동
디스플레이
모노, 멀티,홀로그래픽
강력한 지속성
3개의 밧데리
측정거리
0.3m-130m
FOTRIC 어쿠스틱 카메라
TD3-LD
Advanced Disgnosis Algoritm
고급 진단 알고리즘

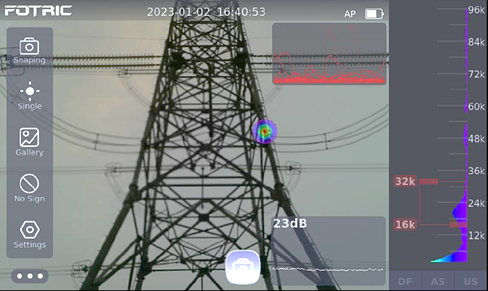

PRPD
부분방전(PD)은 절연체를 부식시키고 치명적인 고장을 일으키는 심각한 위협이 됩니다. 당사의 TD3-LD 음향 카메라의 PRPD(위상 분해 부분 방전) 그래프는 PD 활동을 감지, 찾아 평가함으로써 사전 예방적인 접근 방식을 제공합니다. 이러한 그래프를 분석하면 PD의 유형, 원인 및 심각도에 대한 중요한 통찰력을 얻을 수 있어 목표 시정 조치가 가능하고 가동 중지 시간이 최소화되며 비용이 많이 드는 시스템 오류를 방지할 수 있습니다.
PRPD(위상 분해 부분 방전)
Advanced Disgnosis Algoritm
고급 진단 알고리즘

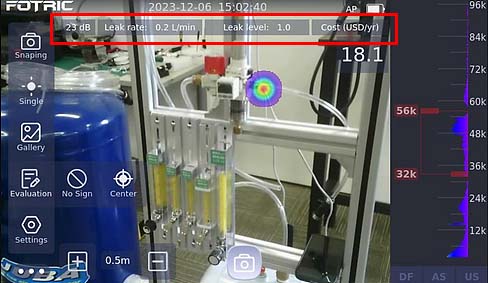

가스 누출률 추정 및 비용 계산
정확한 누출률 추정
우리 카메라는 기본적인 감지를 넘어 소리 데이터를 분석하여 누출률을 추정합니다. 이 기능은 유지 관리 팀이 각 누출의 심각도와 긴급성을 기준으로 가장 중요한 수리를 식별하고 우선 순위를 지정하는 데 필수적입니다.
우리 카메라는 기본적인 감지를 넘어 소리 데이터를 분석하여 누출률을 추정합니다. 이 기능은 유지 관리 팀이 각 누출의 심각도와 긴급성을 기준으로 가장 중요한 수리를 식별하고 우선 순위를 지정하는 데 필수적입니다.
정확한 누출률 추정
비용 추정 기능
Advanced Disgnosis Algoritm
고급 진단 알고리즘

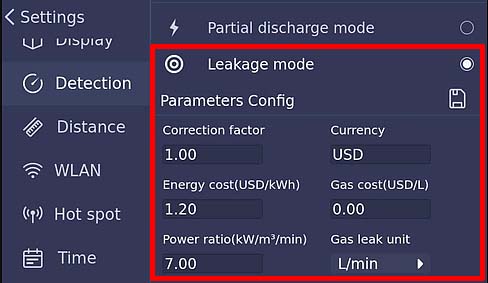

비용 추정 기능
비용 추정 기능
간단한 인터페이스를 사용하여 정보에 입각한 결정을 내립니다. 가스 유형, 누출 단위당 비용 및 통화를 입력하면 감지된 누출과 관련된 연간 비용에 대한 즉각적인 견적을 받을 수 있습니다. 이 정보는 유지 관리 활동에 대한 예산을 효과적으로 책정하고 계획하는 데 매우 중요합니다.
간단한 인터페이스를 사용하여 정보에 입각한 결정을 내립니다. 가스 유형, 누출 단위당 비용 및 통화를 입력하면 감지된 누출과 관련된 연간 비용에 대한 즉각적인 견적을 받을 수 있습니다. 이 정보는 유지 관리 활동에 대한 예산을 효과적으로 책정하고 계획하는 데 매우 중요합니다.
FOTRIC 어쿠스틱 카메라
TD3-LD

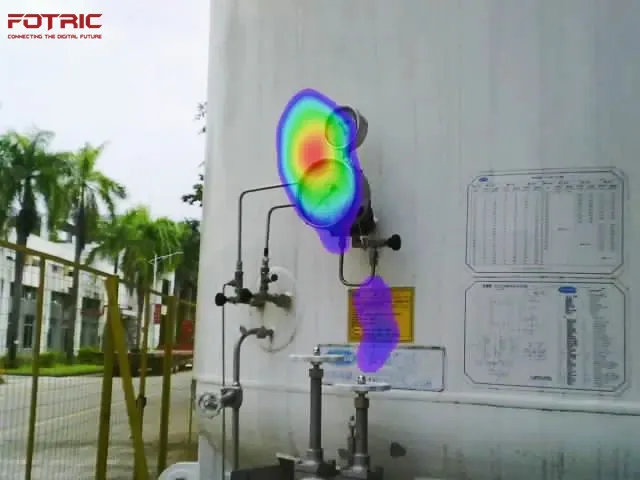

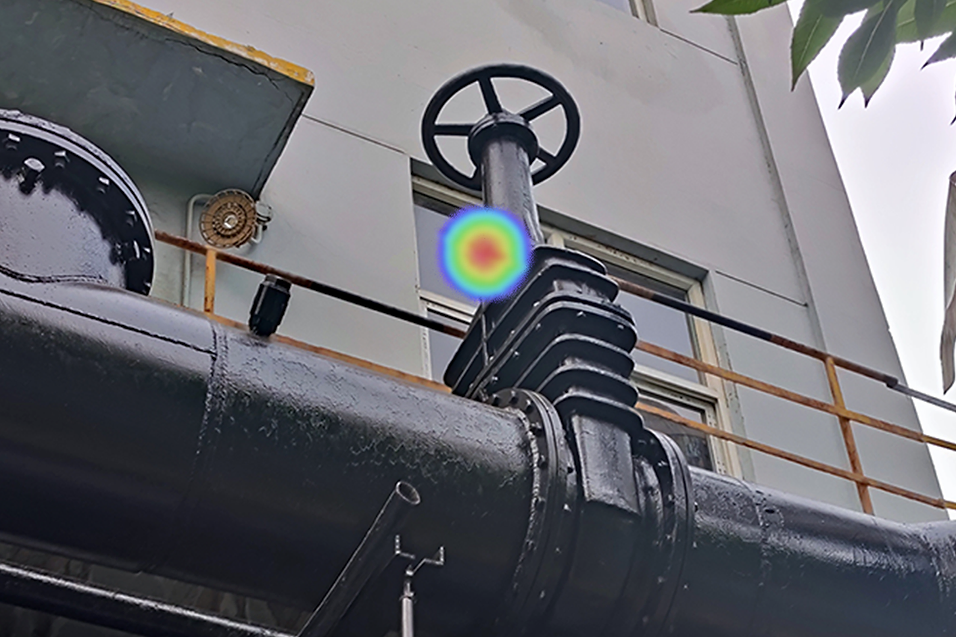

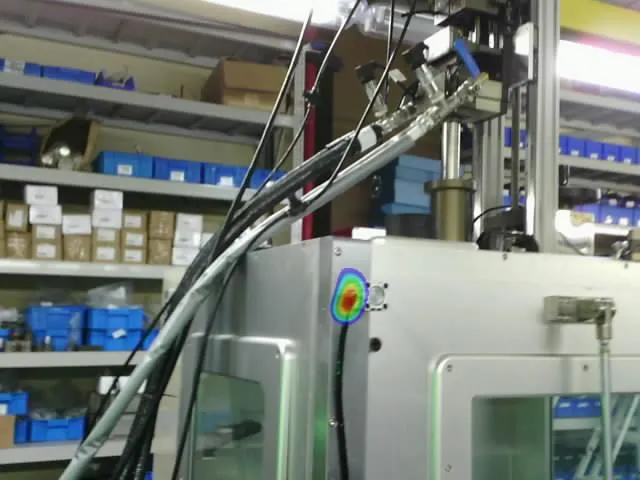

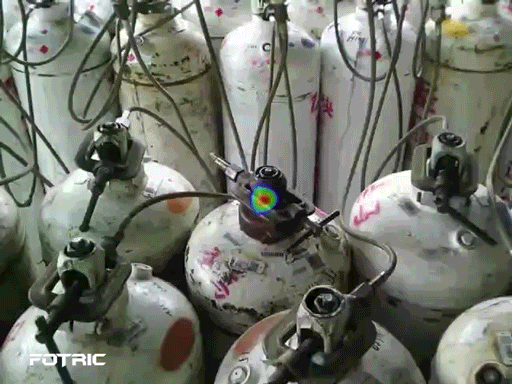

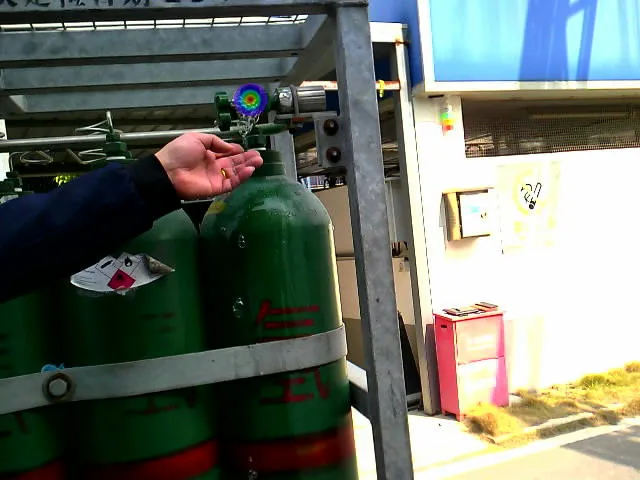

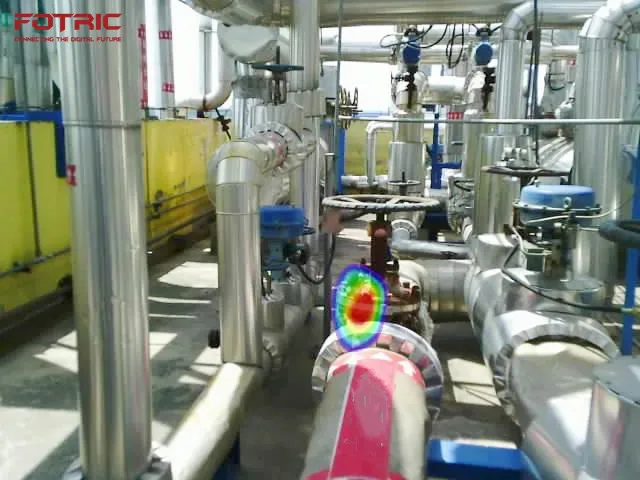

Gas Leak Detection
가스 누출 탐지
사용자가 효율적이고 직관적이며 정확하게 누출원을 찾을 수 있도록 도와줌으로써 현장에서 추가적인 손실을 방지할 수 있도록 적시에 조치를 취하도록 경고할 수 있습니다.
TD3 APPLICATION FIELD
음향카메라의 활용분야
가스 누출 감지 활용

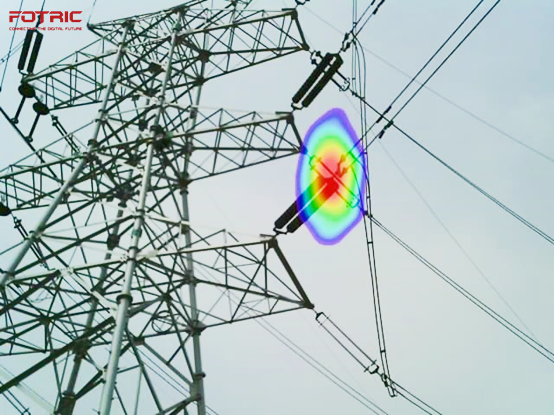

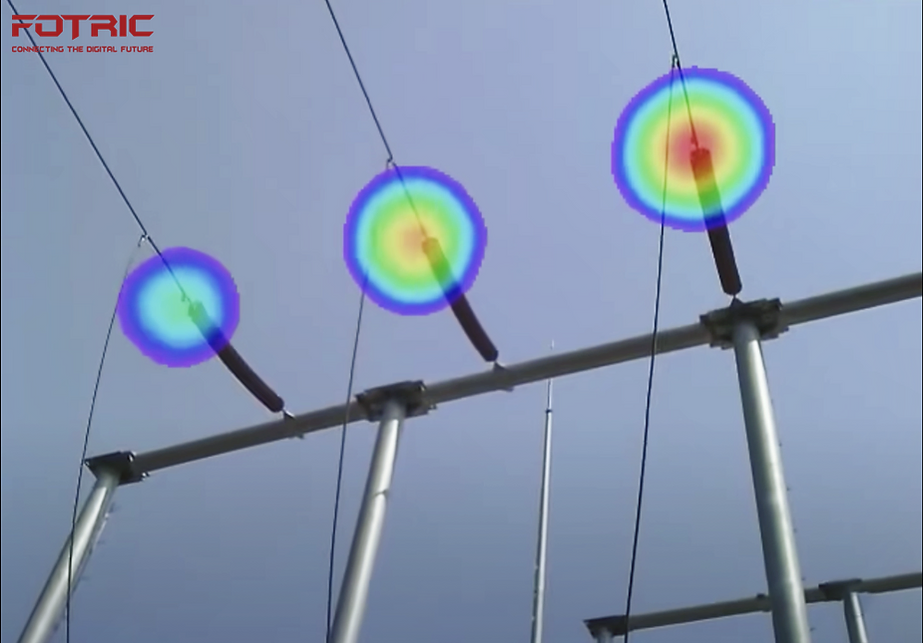

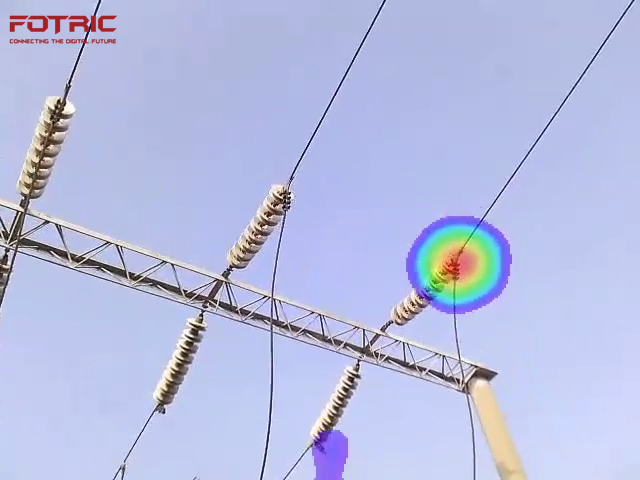

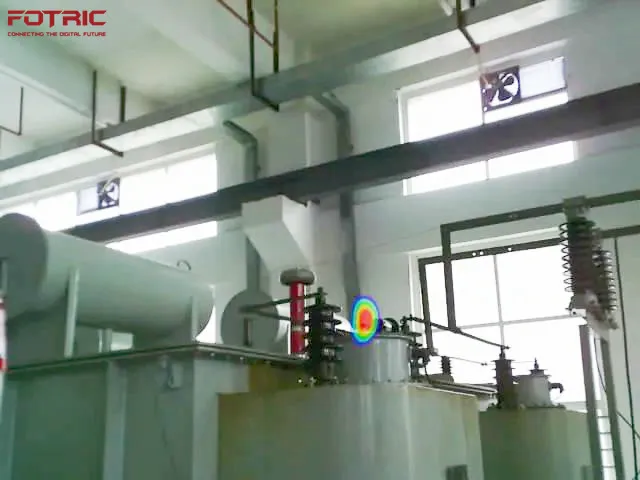

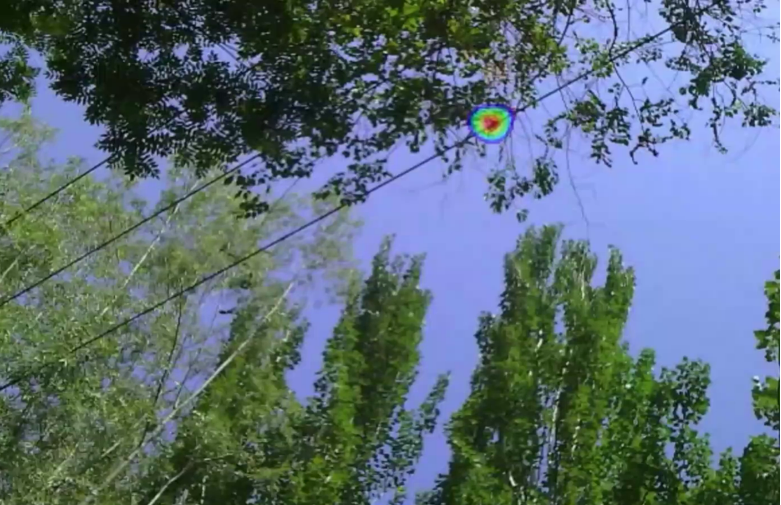

Electrical Partial Discharge Detection
전기 부분 방지 감지
고압설비, 전력케이블, 절연체 등에서 발생하는 부분적인 방전에 의한 음파신호를 감지하여 방전원을 파악하고, 이를 통해 유지보수 작업자가 잠재적인 전기적 고장을 신속하게 발견 및 처리할 수 있도록 지원함으로써 전력설비의 일관되고 안전한 동작을 보장합니다.
TD3 APPLICATION FIELD
음향카메라의 활용분야
전기부분 트러블 감지

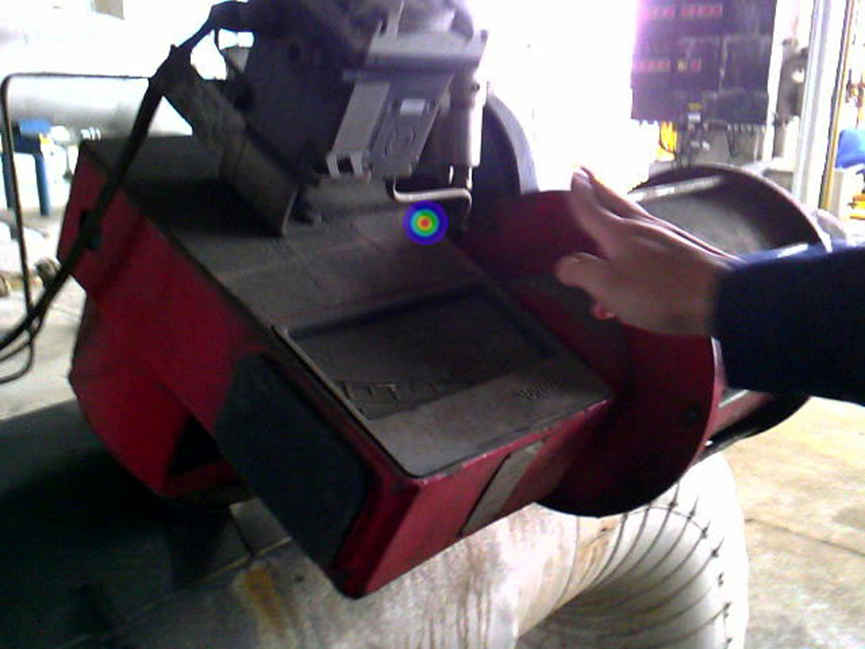

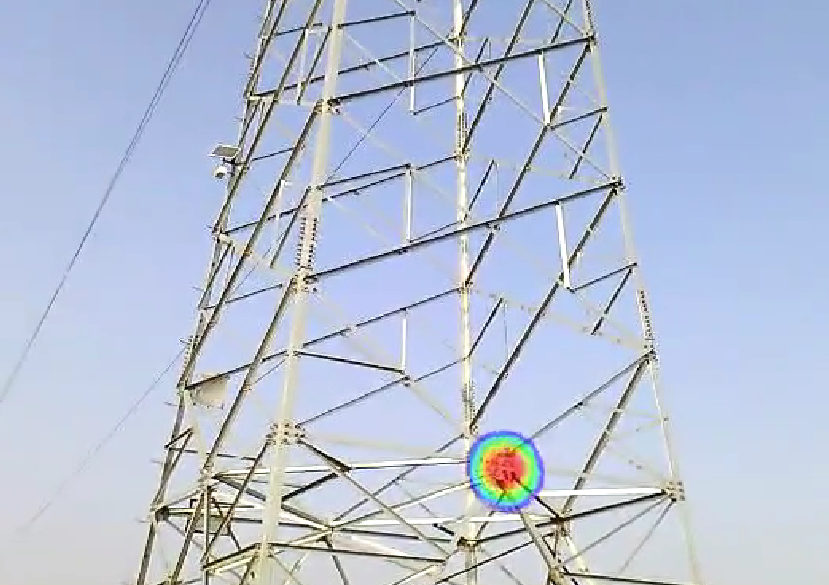

Mechanical Troubleshooting
기계적 문제 해결
사용자가 효율적이고 직관적이며 정확하게 볼트의 느슨한 부분과 기계의 미결합부분과 소음부분을 적시에 조치를 취하도록 경고할 수 있습니다.
TD3 APPLICATION FIELD
음향카메라 활용분야
기계의 소음문제 해결
Gas Leakage Simulation Experiment
가스 누출 탐지 시뮬레이션
# 감지 조건
– 누수사이즈 : 0.1mm
– 누출 유량 : 175ml/min
– 시험 거리 : 1m, 2m, 4m, 6m
– 테스트 환경:
0.1mm 구멍의 가스 누출을 다양한 거리에서 FOTRIC 어쿠스틱 카메라로 검출 효능을 검증 하였습니다
– 누수사이즈 : 0.1mm
– 누출 유량 : 175ml/min
– 시험 거리 : 1m, 2m, 4m, 6m
– 테스트 환경:
0.1mm 구멍의 가스 누출을 다양한 거리에서 FOTRIC 어쿠스틱 카메라로 검출 효능을 검증 하였습니다
TD3 APPLICATION FIELD
TD3 활용분야

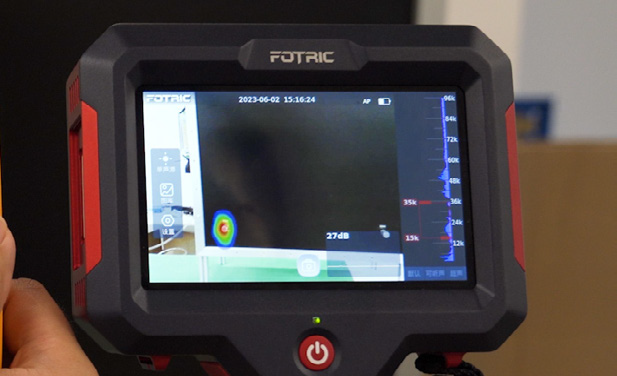

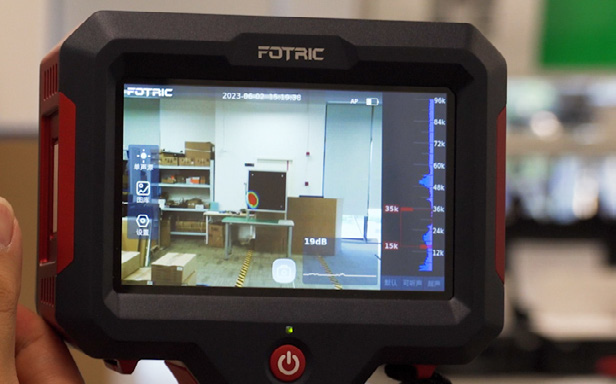

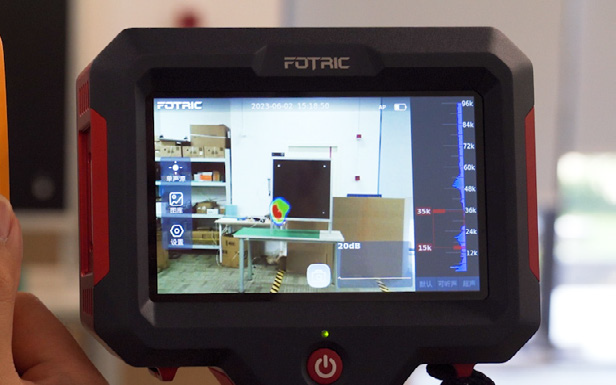

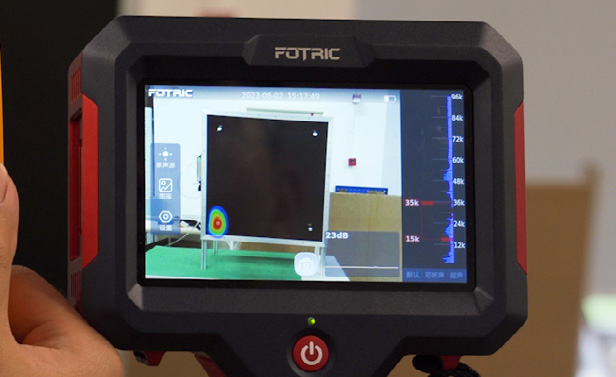

가스누출 탐지 시뮬레이션 화면
1미터
2미터
4미터
6미터
소량의 가스 누출을 신속하게 파악할 수 있어 사용자가 낭비되는 에너지를 최소화하고 생산 비용을 절감할 수 있는 것으로 입증되었습니다.

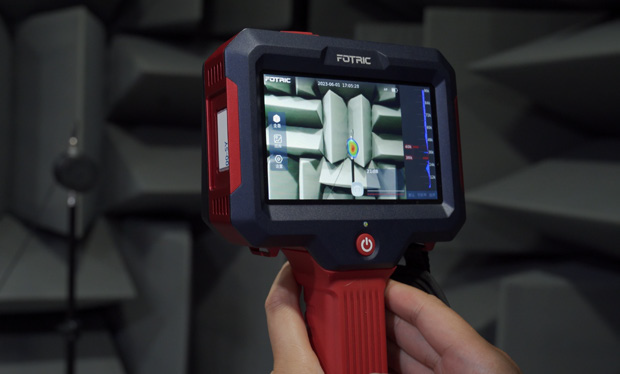

음향 주파수 검증
다양한 음향 주파수에서 FOTRIC음향 카메라의 검출 가능성을 검증하기 위해 전문 음향 실험실의 도움을 받아 일련의 검증 및 비교 실험을 수행합니다.
참고: 이 실험에 사용된 음향 발생기는 최대 50kHz 주파수를 지원합니다.
참고: 이 실험에 사용된 음향 발생기는 최대 50kHz 주파수를 지원합니다.

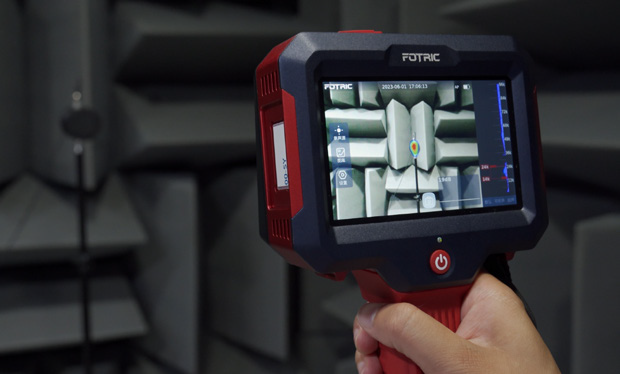

19kHz 10mV
35kHz 40mV

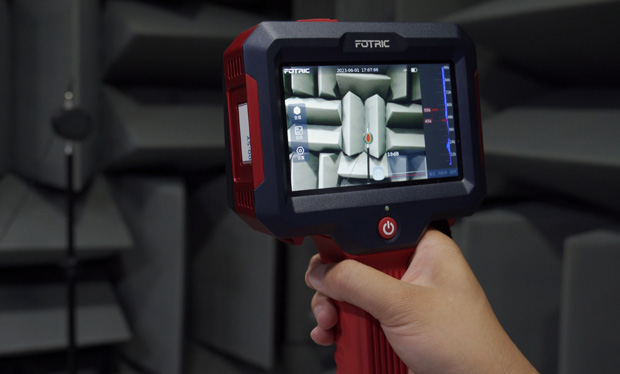

50kHz 50mV
동급의 다른 제품들과 비교할 경우 동일한 주파수에서
더 작은 전압에 의해 발생되는 음파를 감지하는 성능을 보여줍니다.
더 작은 전압에 의해 발생되는 음파를 감지하는 성능을 보여줍니다.
FOTRIC 어쿠스틱 카메라
TD3-LD
