고성능 음향 이미징카메라
포트릭 H시리즈


H SERIES

고성능 음향 카메라
포트릭 H시리즈
+ 가스 누출 진단
+ 부분 방전 진단

• 최대 162개의 MEMS 디지털 마이크
• 6.6인치 스파이럴 어레이 레이아웃
• 66°×52° 음향 영상 시야각(FOV)
• 1300만 화소 산업용 디지털 카메라




H SERIES

고성능 음향 카메라
포트릭 H시리즈
+ 음향 초점 모드 탑재

• 음향 초점 모드
배경 소음과 간섭을 걸러내어 카메라가 특정 관심 영역에 집중할 수 있도록 해줍니다.




H SERIES

고성능 음향 카메라
포트릭 H시리즈
+ 가스 누출 평가
+ 부분 방출 감지

•Leak Evaluation
• Partial Discharge Detection
가스 누출 평가 및 부분 방출 감지라는 두 가지 기능을 결합했습니다.




H SERIES

고성능 음향 카메라
포트릭 H시리즈
+ 가스 누출 평가

• 가스 누출 평가
누출 비용을 계산




H SERIES

고성능 음향 카메라
포트릭 H시리즈
+ 부분 방전(PD)

• Partial Discharge
발생하는 방전 유형을 정확하게 식별




H Series

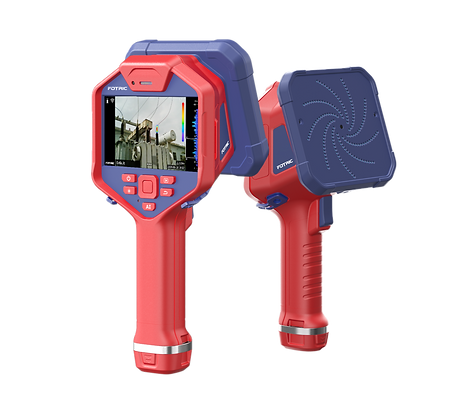

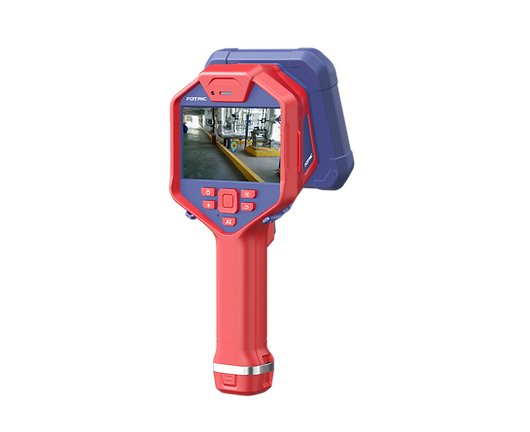

포트릭 H시리즈

고성능 음향 이미징 카메라



High-Performance Acoustic Imaging Camera



• 최대 162 MEMS 디지털 마이크

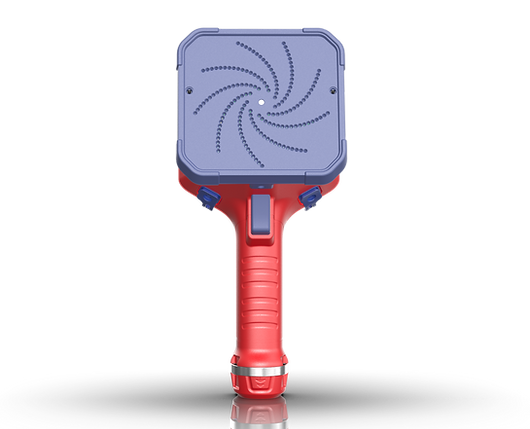

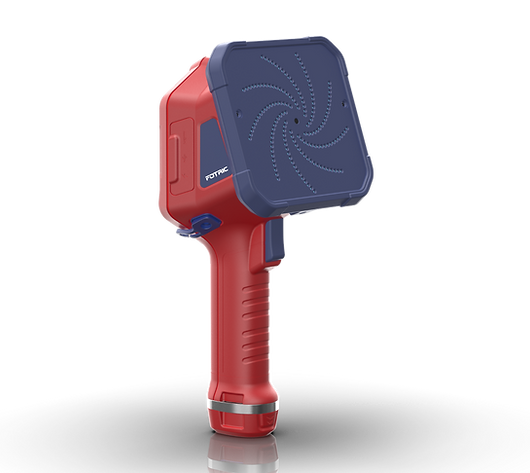

• 6.6인치 나선형 배열 레이아웃

• 66°×52° 음향 이미지 시야각(FOV)

• 13메가픽셀 산업용 디지털 카메라


FOTRIC H SERIES

고성능 열화상 카메라의 새로운 기준


더블 기능의 우수성
누설 평가 및 부분 방전 감지

FOTRIC H 시리즈는 최대 162개의 MEMS(Micro-Electro-Mechanical Systems)
디지털 마이크 배열 덕분에 뛰어난 감도를 자랑합니다.

이 고급 기술은 카메라가 가장 미세한 음향 신호까지도 감지하여
소규모 가스 누출이나 경미한 전기 방전을 식별할 수 있게 해주며,
이러한 문제들이 중대한 사고로 확대되기 전에 미리 발견할 수 있도록 합니다.



FOTRIC H 시리즈는 가스 누출 평가와 부분 방전 감지라는 두 가지 기능을 동시에 수행할 수 있어 뛰어납니다.

이러한 고유한 조합은 장비 신뢰성이 중요한 산업 분야의 전문가들에게 필수적인 도구가 됩니다.

이러한 기능들을 통합함으로써 H 시리즈는 사용자가 자산을 보다 효율적으로 관리하고,

가동 중단 시간을 줄이며 비용이 많이 드는 고장을 예방할 수 있도록 지원합니다.




Compelling Image Quality

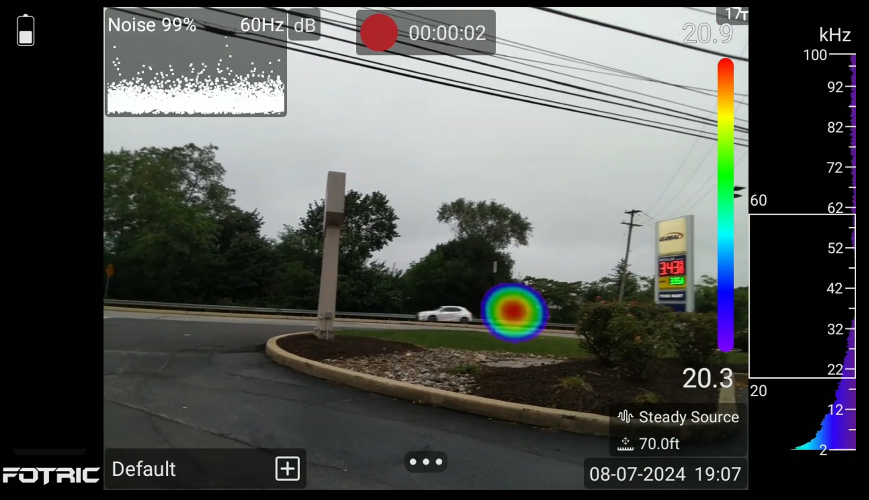

음향 포커스 모드
향상된 진단을 위한 정밀 타겟팅


Acoustic Focus Mode


FOTRIC H 시리즈의 독보적인 기능 중 하나는 Acoustic Focus Mode입니다.
이 모드는 배경 소음과 간섭을 필터링하여 카메라가 특정 관심 영역에
정확히 초점을 맞출 수 있도록 해줍니다.

이러한 정밀 타겟팅 덕분에 점검 요원은 주변 잡음에 방해받지 않고
미세한 가스 누출이나 국부적 부분 방전과 같은 문제의 원인을 정확히 파악할 수 있습니다.


Acoustic Focus Mode
영상으로 보기

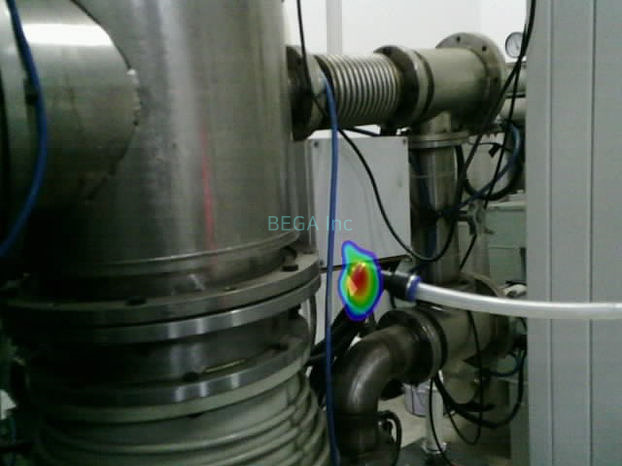

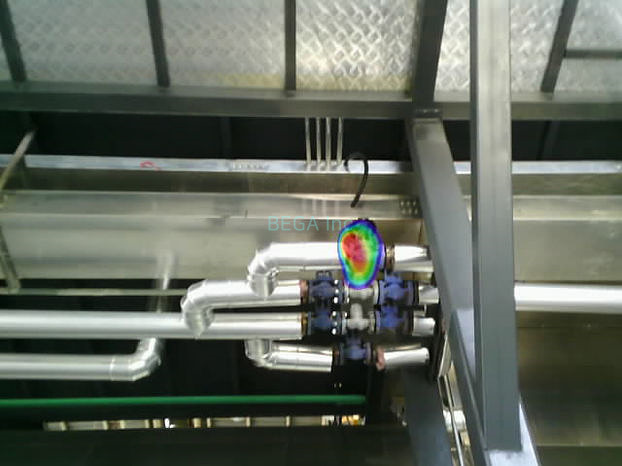

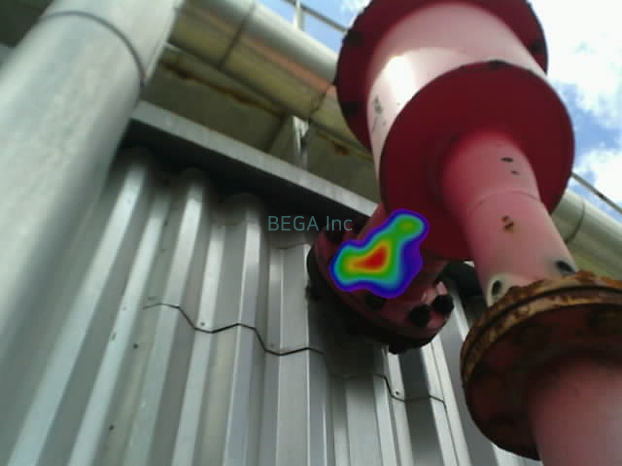

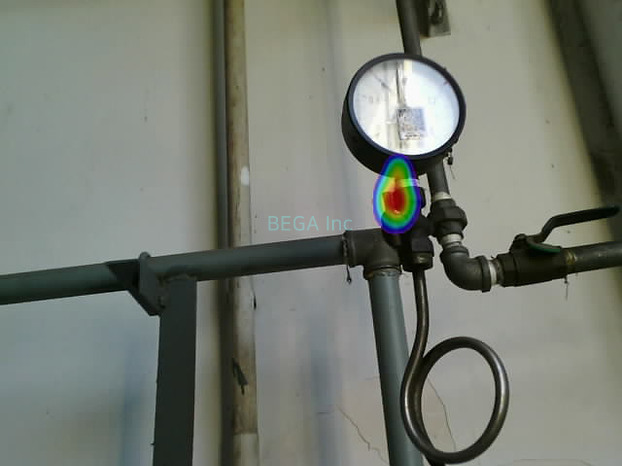

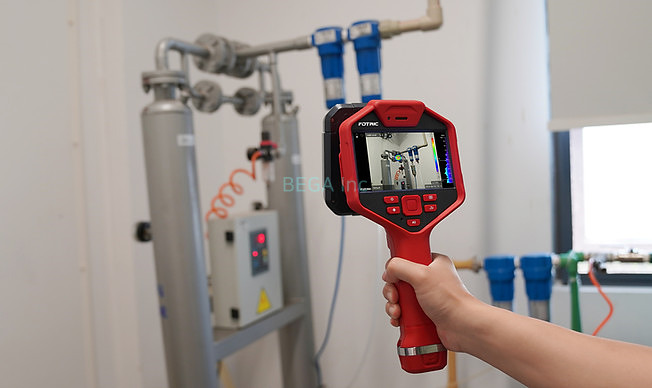

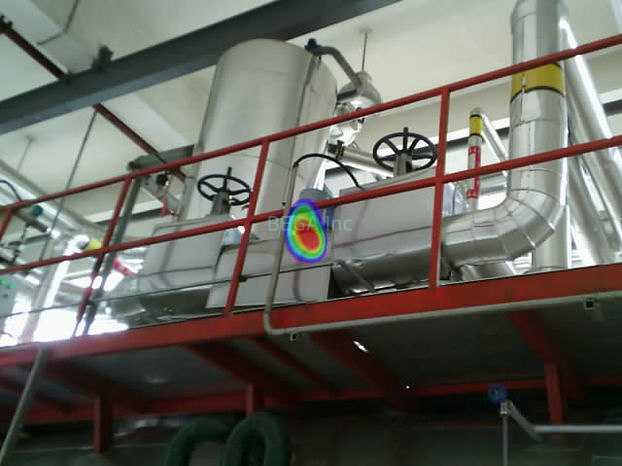

가스 누출 진단

H 시리즈 누설 평가 모드는 단순히 누설을 감지하는 것 이상의 기능을 제공합니다. 이 모드는 압축 공기 시스템, 가스 파이프라인 및 기타 가압 시스템에서 누설이 초래하는 금전적 영향을 정량화합니다. 누설 비용을 계산함으로써 사용자는 잠재적인 절감 효과를 기준으로 수리 우선순위를 정할 수 있어, 유지보수 결정을 보다 전략적이고 효과적으로 수행할 수 있습니다.

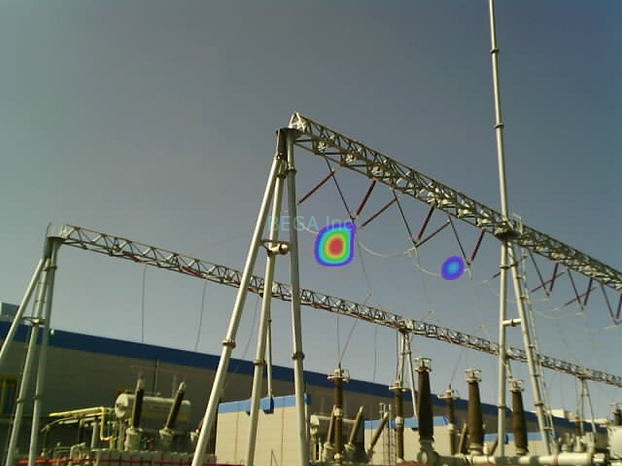

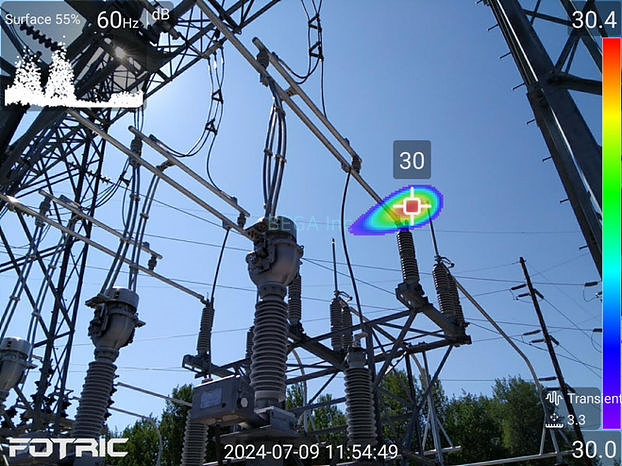

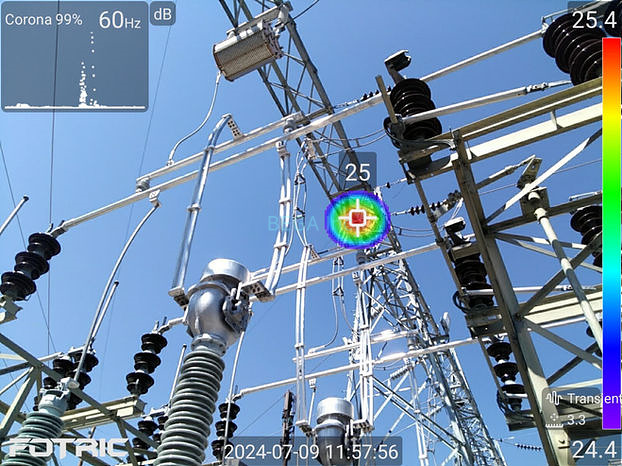

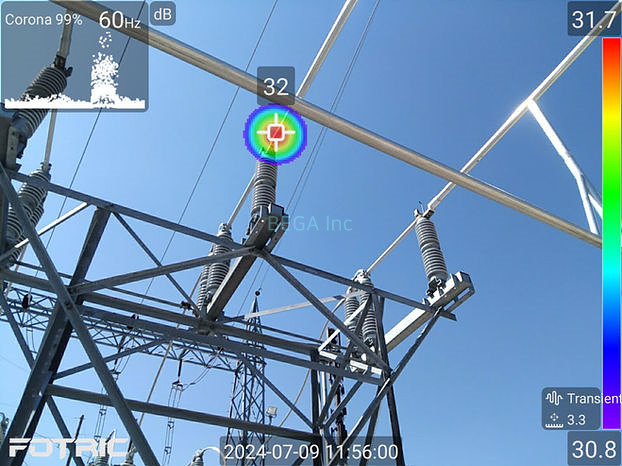

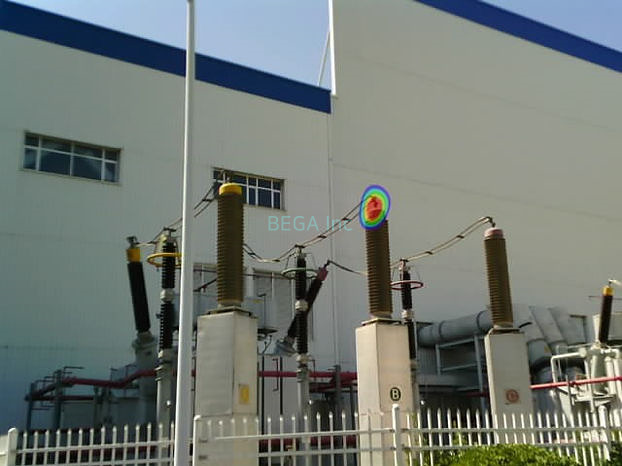

부분 방전 응용 분야

H 시리즈 누설 평가 모드는 단순히 누설을 감지하는 것 이상의 기능을 제공합니다. 이 모드는 압축 공기 시스템, 가스 파이프라인 및 기타 가압 시스템에서 누설이 초래하는 금전적 영향을 정량화합니다. 누설 비용을 계산함으로써 사용자는 잠재적인 절감 효과를 기준으로 수리 우선순위를 정할 수 있어, 유지보수 결정을 보다 전략적이고 효과적으로 수행할 수 있습니다.






포트릭 H 시리즈

모델별 스펙비교표



  포트릭 H4 포트릭 H6 포트릭 H6+ 포트릭 H7
마이크 채널 112 MEMS 162 MEMS 234 MEMS 345 MEMS
작업 거리 0.3~130m 0.3~200m 0.3~250m 0.3~300m
주파수 범위 2–100 kHz 2–100 kHz 2–100 kHz 2–100 kHz
카메라 13 MP
배터리 수명 4시간 이상 (배터리당) 4시간 이상 (배터리당) ≥3시간 (배터리당) ≥3시간 (배터리당)
AI PD 진단 아니요 아니요
누수 비용 평가 아니요 아니요
기기 내 보고 아니요 아니요
NaviPdM® 비너스 아니요 아니요
무게 1.3kg 1.3kg 1.3kg 1.3kg
