하이브리드 열화상카메라
FOTRIC P7MIX
열화상카메라와 음향카메라의 만남
하이브리드 열화상카메라
P7MIX
열화상카메라 X 음향카메라
©FOTRIC
포트릭 음향 X 열화상카메라
P7MIX 하이브리드 열화상카메라
열화상카메라와
음향카메라를 하나로 MIX
다양한 환경에서 7MIX 카메라
1대면 충분합니다.
FOTRIC P7MIX
하이브리드 열화상 카메라의 새로운 기준

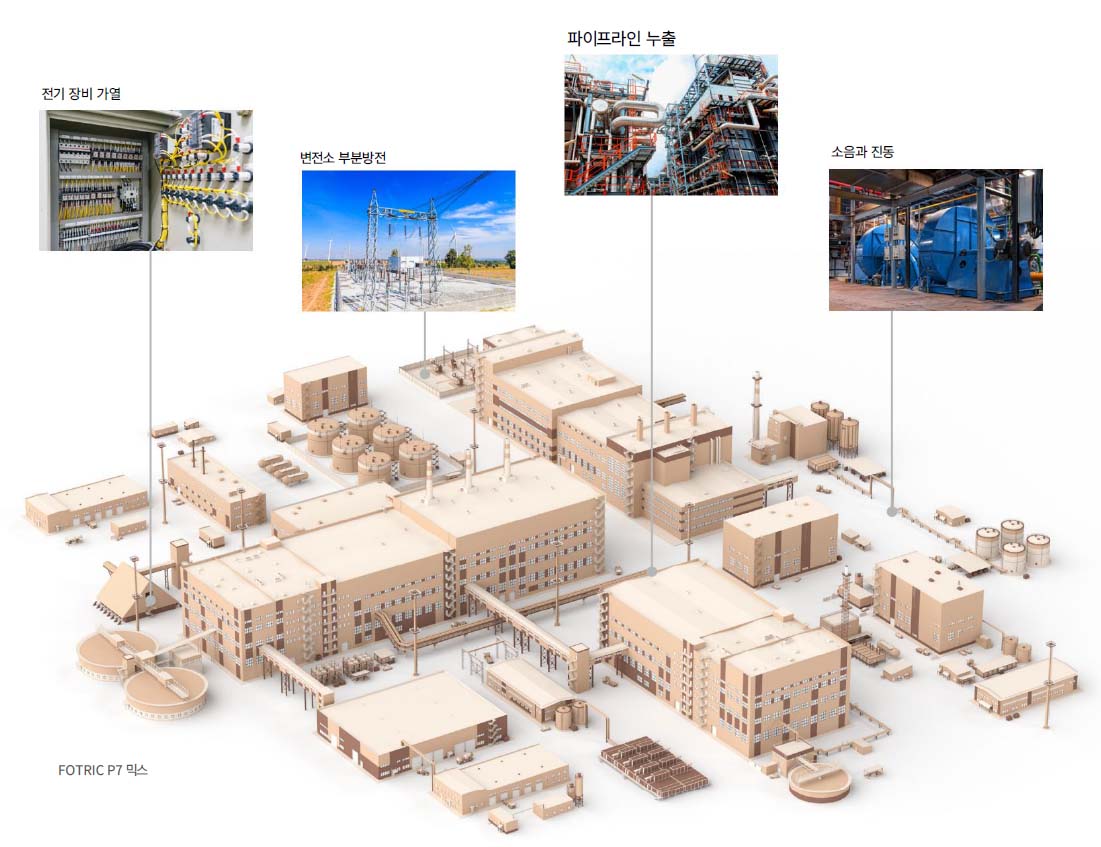

귀하의 시설에서 최고의 성능과 최고의 품질을 보장하려면 모든 전력 장비, 생산 기계 및 전송 장치를 최첨단 기술로 검사해야 합니다.
잠재적인 문제를 식별하고 예측 유지 관리를 수행하려면 전문적인 열화상 카메라 와 전문적인 음향 이미징 카메라가 필요합니다.
일상적인 시설 검사 중에는
여러 가지 장비가 필요합니다.
여기에는 열화상 카메라, PD 감지기, 누출 감지기 등이 포함됩니다.
하지만,
매 순간이 중요할 때 이러한 도구를 별도로 사용하면
비용이 많이 들고 불편한 경우가 많습니다.
비용 집약적
과도한 긴장
하나의 장치로 모든 것을
처리할 수 있다면 어떨까요?
작업자의 번거로움을 해결하기 위해
하이브리드 열화상카메라가 출시되었습니다. !!
Acoutherm 카메라란?
고성능 열화상 카메라와 음향 카메라가 결합되어,
정확한 측정, 고화질 이미징, 누출 및 부분 방전 평가 등의
기능을 결합해서 사용이 가능해졌습니다.
열화상카메라 기능+ 음향카메라 기능 = P7MIX
Meticulous Measurement Flawless Imaging
탁월한 이미지 품질
열화상 모드는 다음과 같은 장비를 만날 때 전환할 수 있는 완벽한 메커니즘입니다.
전기 장비, 전송 장치, 고온 컨테이너, 절연 장비 및 잠재적인 열 고장 위험이 있는 기타 장비.

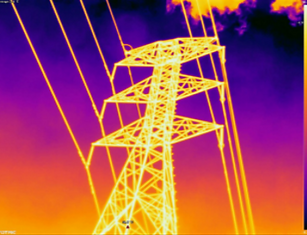

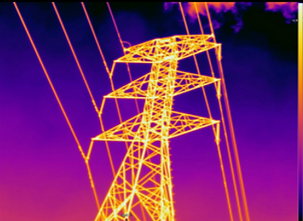

IR해상도 640×480
깨끗한 이미지 선명도를 제공하고 검사 작업에 있어
비교할 수 없는 정밀도를 제공합니다.
비교할 수 없는 정밀도를 제공합니다.
5인치 LCD
1280*720 픽셀을 자랑하는 IPS LCD 터치스크린
렌즈

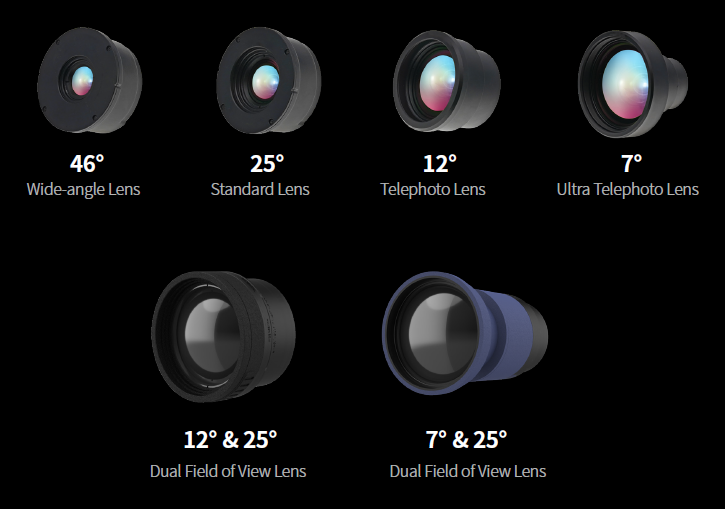

Selectable Lenses
선택 가능한 다양한 렌즈
•단일 뷰 렌즈: 46°, 25°, 12°, 7°
•듀얼 뷰 렌즈: 12° & 25°, 7° & 25°
TurboFocus®
TurboFocus® 스마트 포커싱
TurboFocus® 스마트 포커싱
어떤 거리와 어떤 위치에서도 이미지 선명도를 보장하여 AI 인
식을 위한 탄탄한 기반을 마련합니다.
식을 위한 탄탄한 기반을 마련합니다.

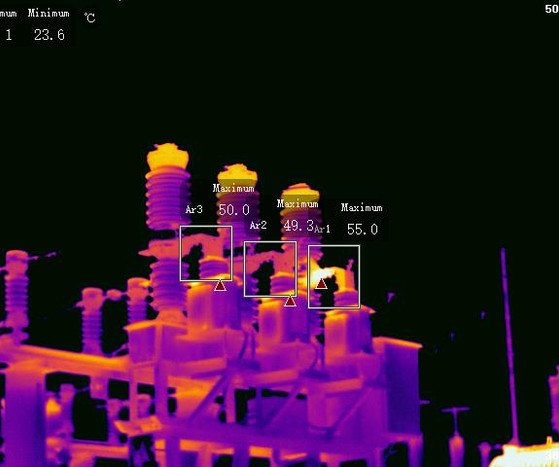

MagicThermal®
MagicThermal®
AI 기반 자동 인식 및 특징 윤곽선 마크업.
FOTRIC P7MIX APPLICATION FIELD
포트릭 P7MIX

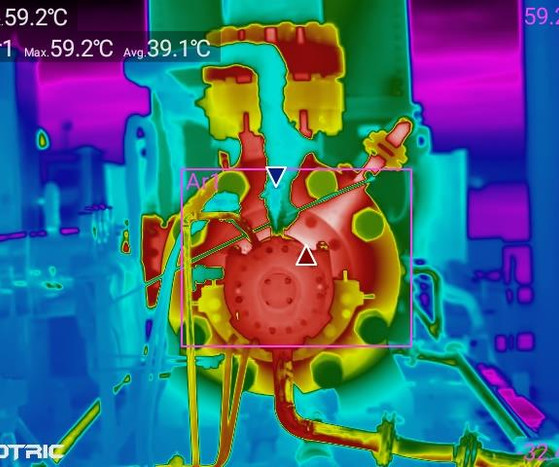

열화상카메라-열화상모드 활용

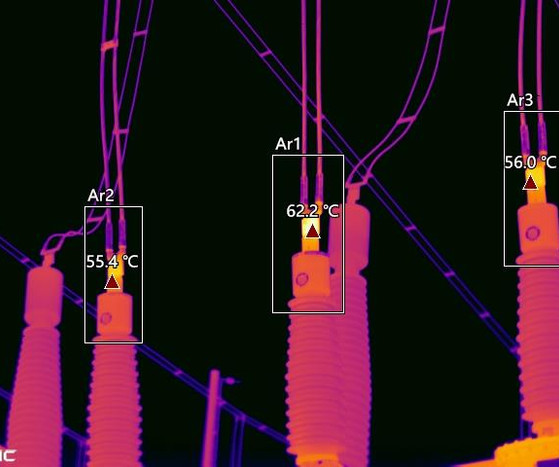

기지국설비 검사
고온고압설비
차량 베어링, 브레이크패드
FOTRIC P7MIX APPLICATION FIELD
AI 기반 음향 모드
AI-empowered Acoustic Mode
162
MEMS 디지털 마이크
1.3MP
디지털 카메라
부분방전 진단
표면, 부유, 코로나 방전
누출 평가
누출 수준, 누출률, 누출 비용
필터 모드
카메라의 초점을 고립된 곳으로 좁힙니다.
원하지 않는 소음을 차단합니다.
원하지 않는 소음을 차단합니다.
신호 지연 모드(T-FFTD®)
간헐적인 신호를 추정하여 카메라 감지 가능성을 향상합니다.
FOTRIC APPLICATION FIELD
포트릭 P7MIX

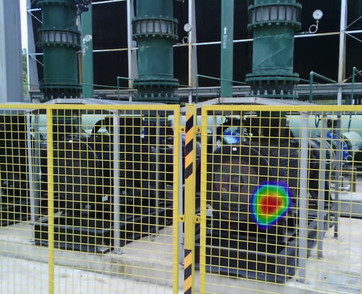

음향카메라-음향모드 감지활용

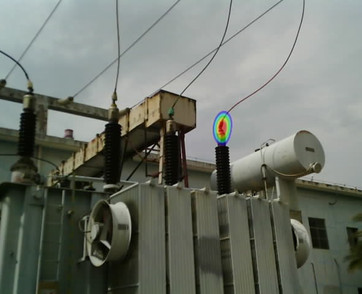

부분방전

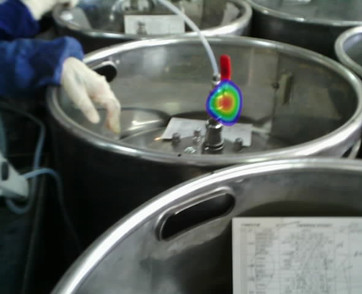

가스 파이프라인 누출
비정상적인 소음/진동
FOTRIC APPLICATION FIELD
포트릭 P7MIX
열화상카메라 + 음향카메라 MIX 모드
전문적인 열화상과 전문적인 음향 기술이 만나는 MiX 모드

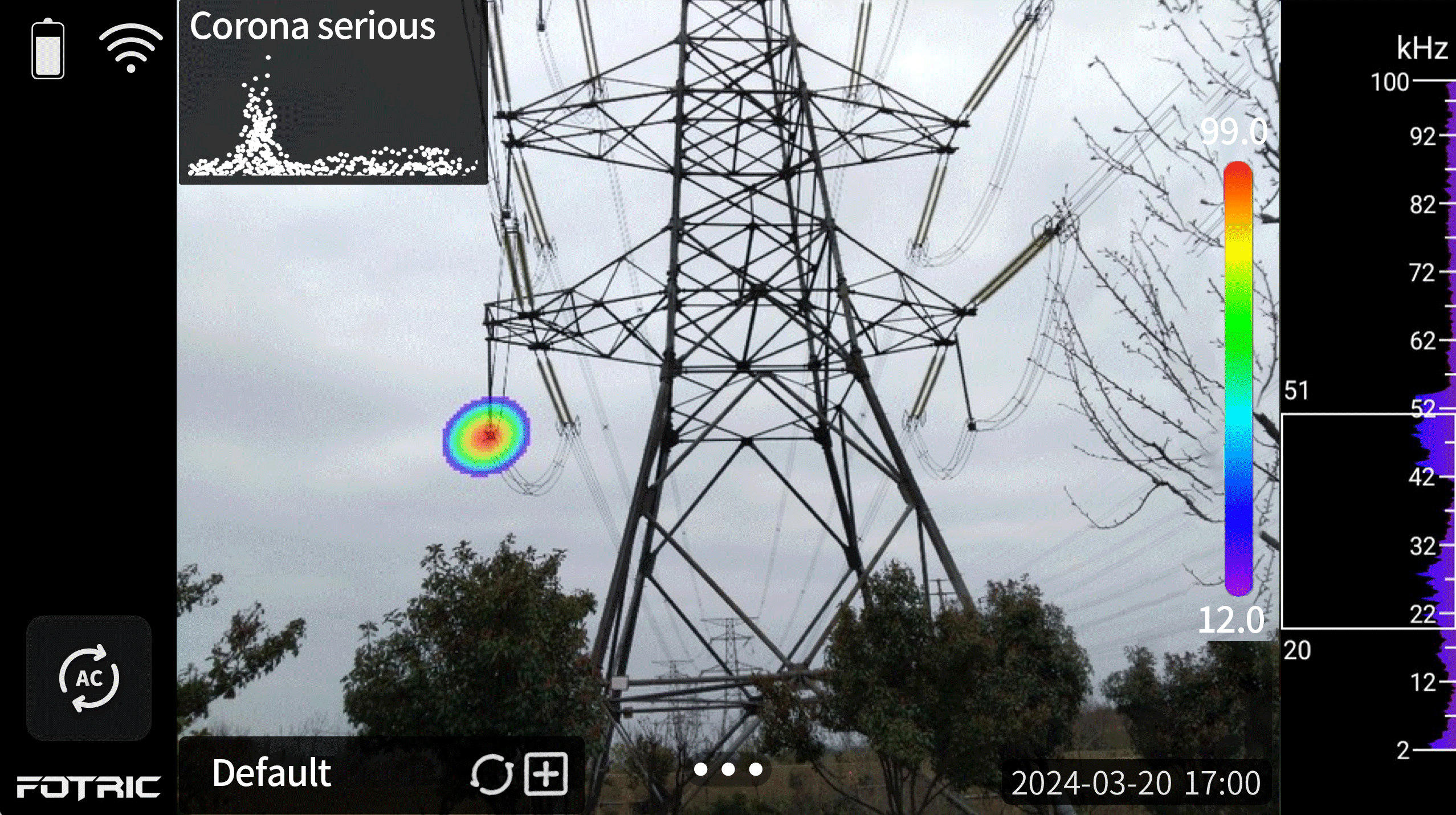

MIX모드 화면
FOTRIC P7MiX의 MiX 모드는 실제 시나리오에 맞춘 새로운 진단 접근 방식을 도입합니다.
검사 과정에서 음향+열화상 장치의 5인치 LCD 화면은 실시간 열화상과 음향 이미지를 동시에 표시합니다.
MiX 모드에서는 테스트 중인 장치의 열 분포와 음향 패턴이 동시에 나타나므로 다양한 관점에서
장비 결함을 포괄적이고 정확하게 분석할 수 있습니다. 이를 통해 검사 효율성과 품질이 향상됩니다.
FOTRIC NemoTAP
포트릭 네모탭
온도 측정 플랫폼
FOTRIC NemoTAP
-20℃ ~ 50℃
주변 온도에 대한 향상된 적응성
±2°C (0~20미터)
다양한 거리에서의 측정 정확도 향상
±0.4℃
뛰어난 이미지 균일성 보장
±0.5℃
연속 측정의 안정성 강화, 온도 드리프트 문제 해결
다양한 디자인으로
접근성+안정성 향상
Versatile Design
검사 중에 필요한 이미지를 캡처하는 것은 물론이고 시설의 특정 영역이나 장비 배치에 접근하기 어려울 수도 있습니다.
FOTRIC P7 MiX 카메라를 사용하면 회전식 적외선 렌즈 배럴과 음향 마이크 어레이를 통해 좁은 구석에 들어가고 손이 닿지 않는 영역을 더 잘 볼 수 있습니다.
검사 중에는 필요한 이미지를 캡처하는 것은 물론이고 시설의 특정 영역이나 장비 배치에 접근하기 어려울 수도 있습니다.
머리 위의 눈부심이 제거되고, 직원의 안전이 향상되며, 더 이상 어려운 각도로 인해 사진 품질이 저하되지 않습니다.

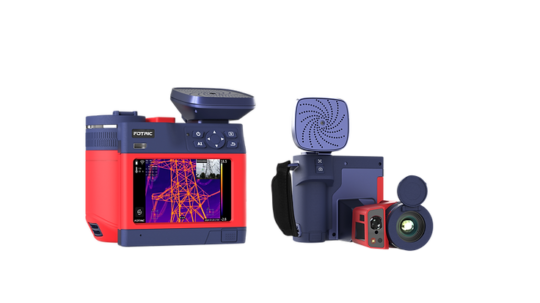

FOTRIC P7MIX
FOTRIC P7MiX
우수성과 혁신이 만나는 최고의 기술로 제작된 FOTRIC P7MiX
다양한 호환성 렌즈
FOTRIC P7MIX Software
분석 소프트웨어
AnalyzIR® • NaviPdM® • IRExplorer
PC 열화상 분석 소프트웨어

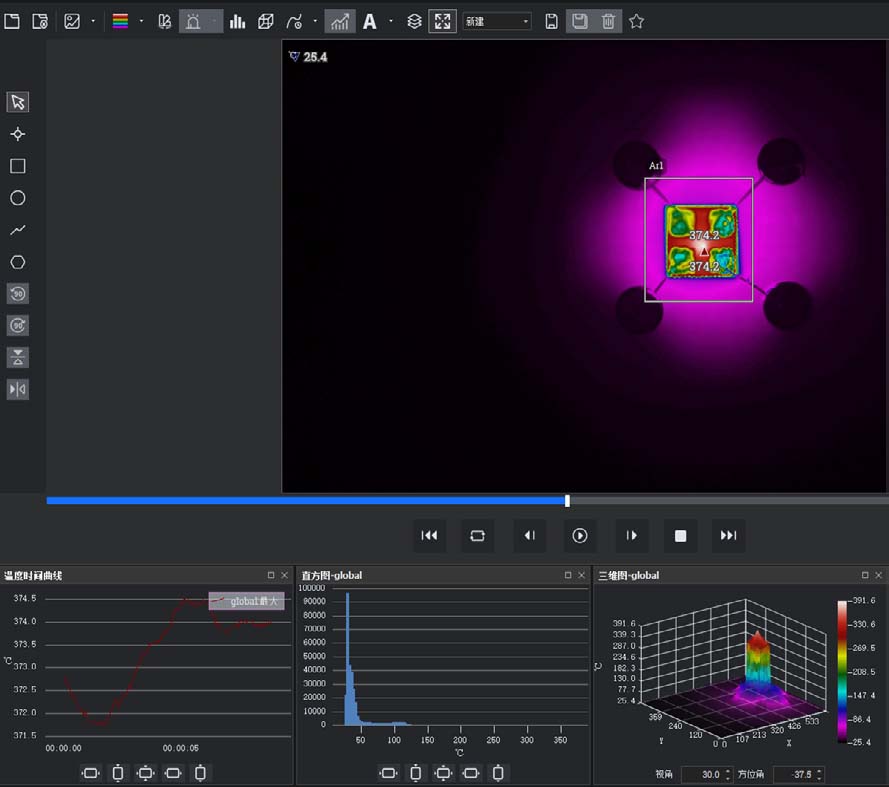

AnalyzIR
FOTRIC은 열화상 카메라, 음향 카메라, 음향-열화상 장치를 포함한 여러 제품 시리즈에서 캡처한 이미지, 비디오 및 기타 데이터를 뚜렷하게 분석하기 위해 AnalyzIR 소프트웨어를 개발했습니다.
우리는 귀중한 사용자 피드백과 정밀 기술에 대한 수요 증가에 대응하여 전문 소프트웨어를 지속적으로 업그레이드하고 개선합니다.
AnalyzIR은 FOTRIC의 산업 및 연구 사용자를 위한 귀중한 도구가 되었습니다.
디지털 검사 보조 프로그램

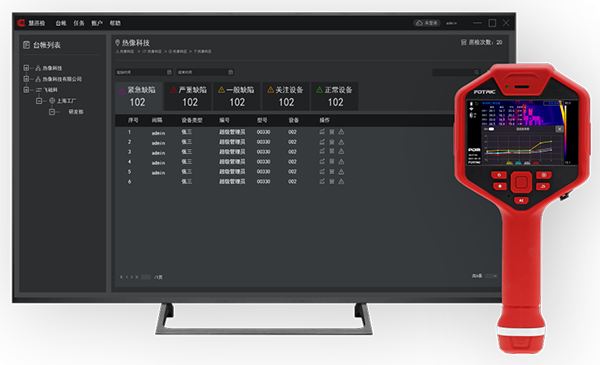

NaviPdM
디지털 검사 보조 소프트웨어
교차 플랫폼 분석 소프트웨어
IRExplorer
Wi-Fi를 통해 Mac, Windows, iOS, Android, Linux 등 다양한 장치에서 웹 브라우저를 통해 FOTRIC 열화상 카메라에 원격으로 액세스하고 제어할 수 있는 강력한 크로스 플랫폼 분석 시스템입니다.
FOTRIC P7MIX

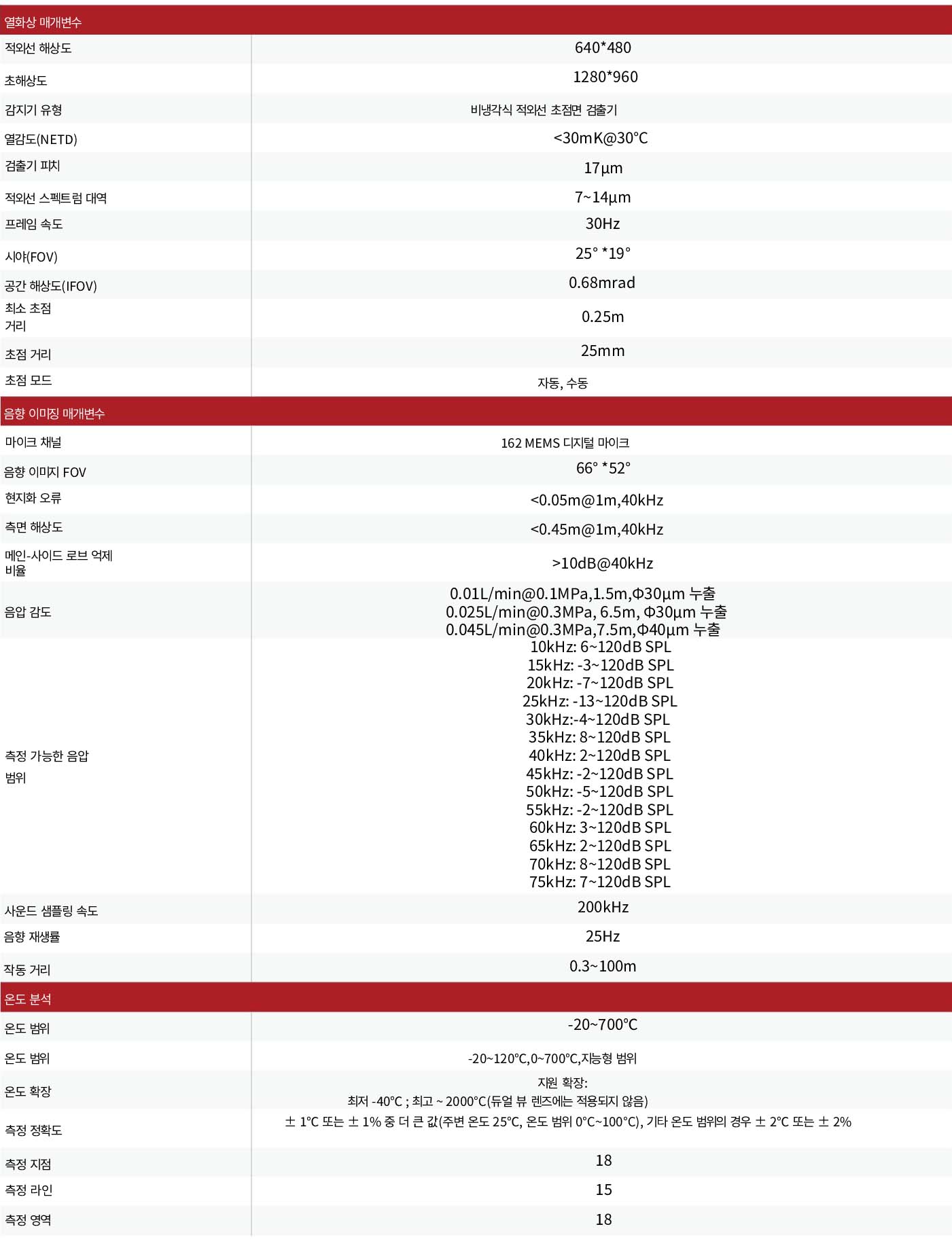

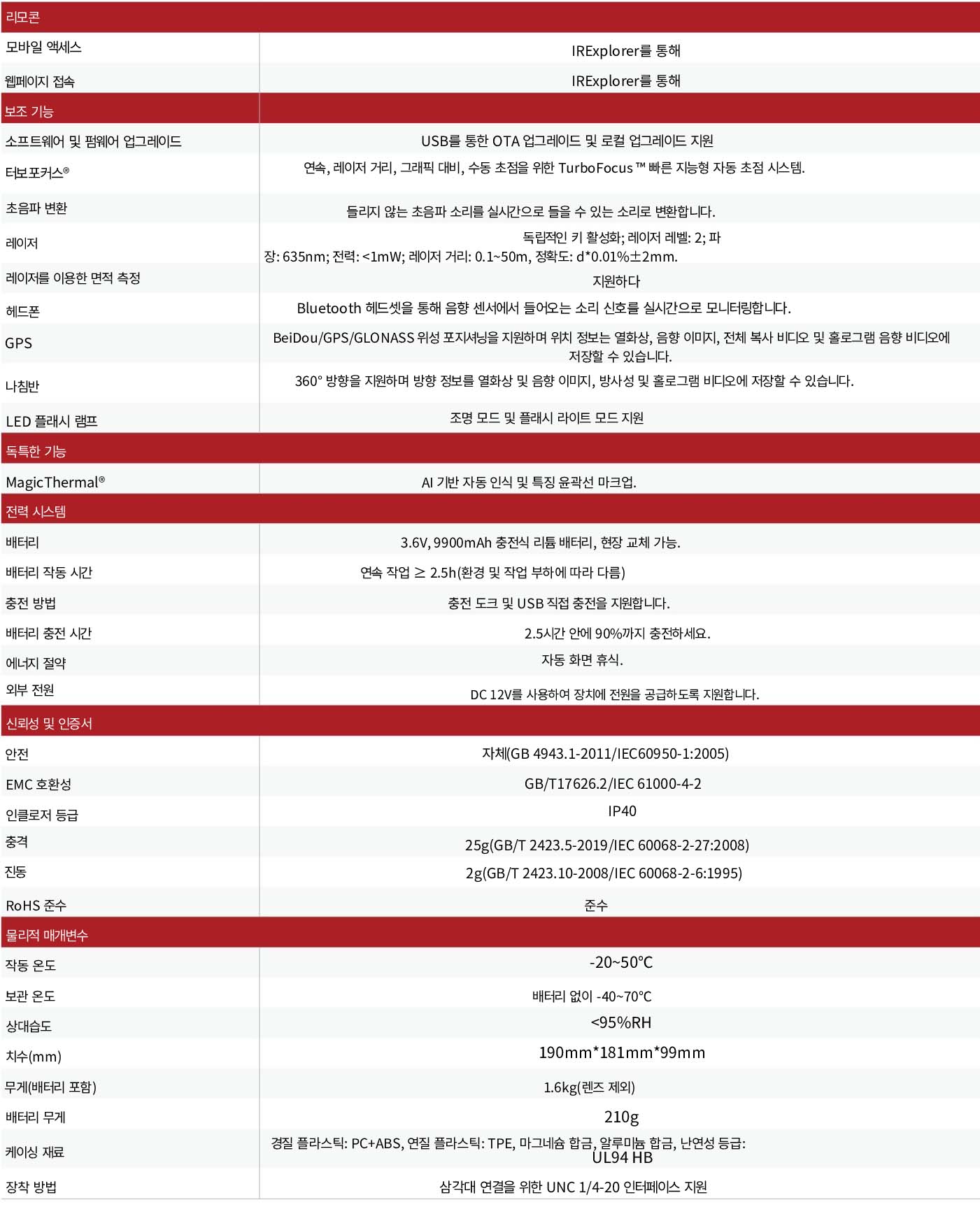

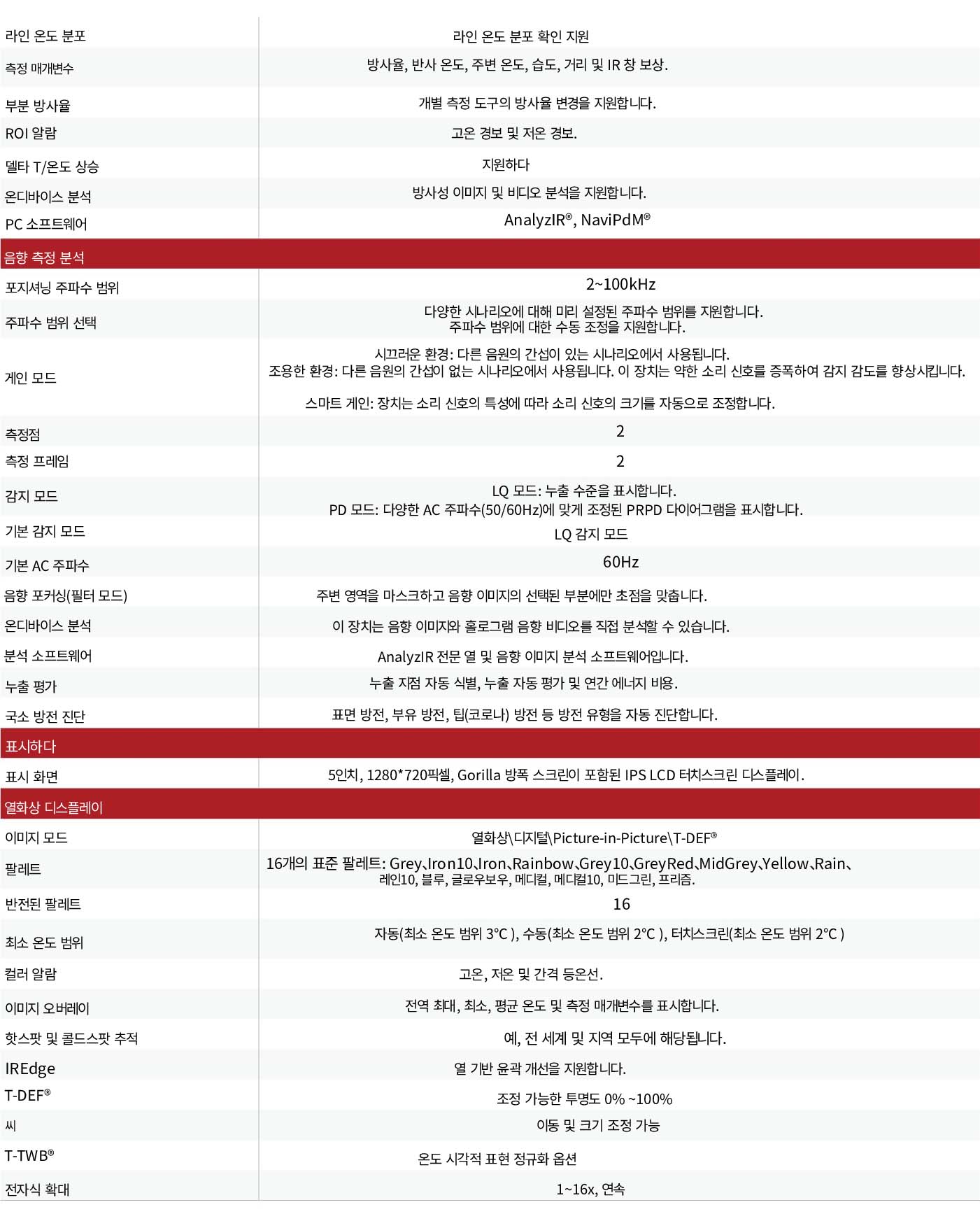

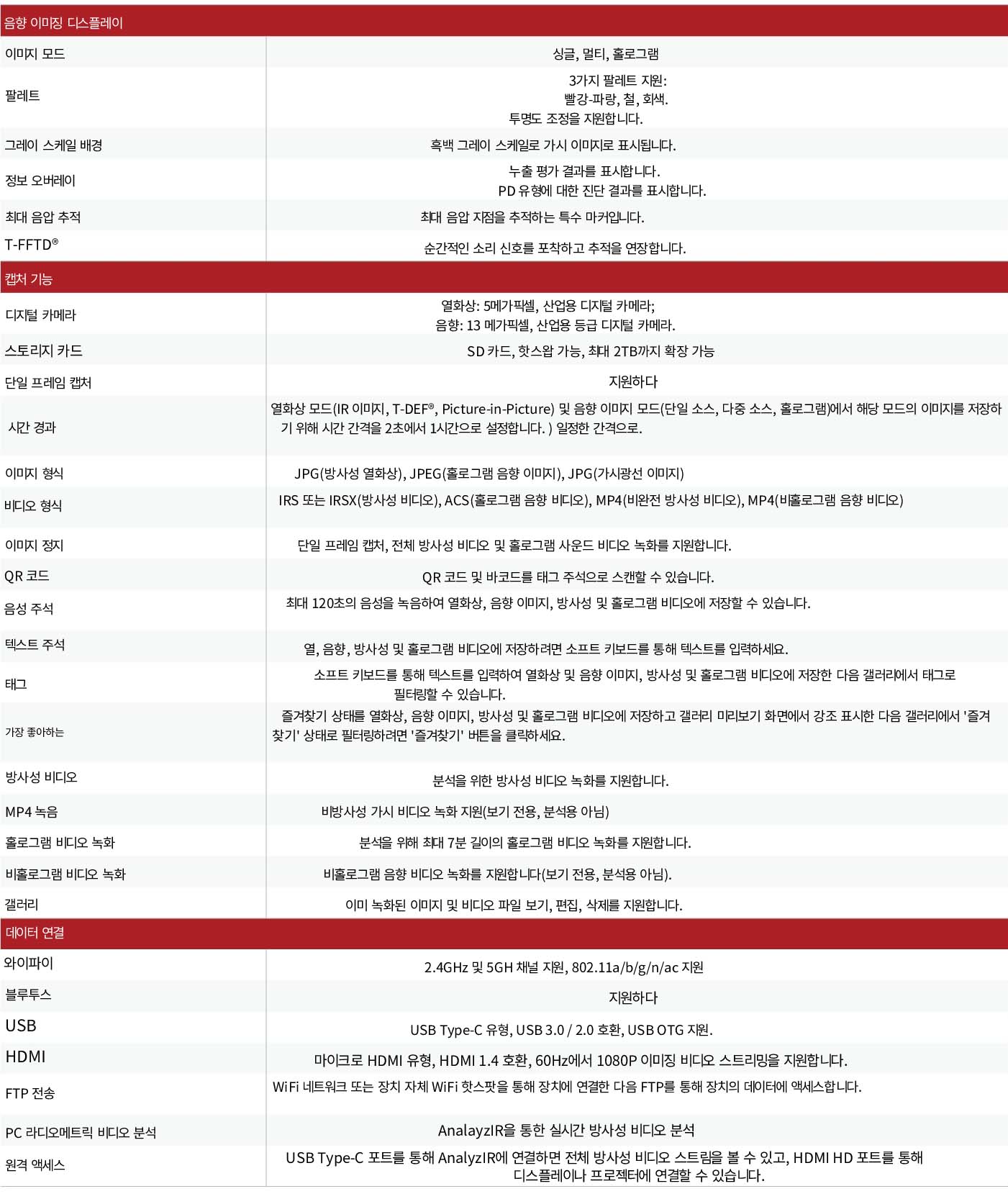

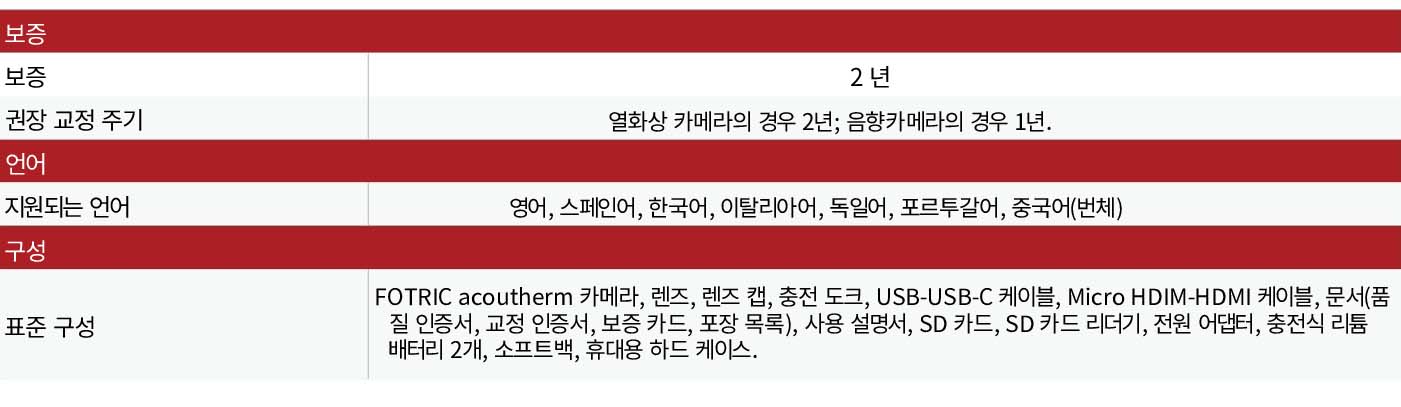

Specifications
FOTRIC P7MIX
하이브리드 열화상 카메라
FOTRIC P7MIX
Hybrid Acoustic Thermal Camera
FOTRIC P7MIX
포트릭 P7MIX
Video Gallery
P7MiX Acoutherm 카메라용 MiX 모드
P7MiX AcouTherm 카메라 프리뷰영상
