음향카메라 TD2e Kit » 배가텍

음향 이미징카메라

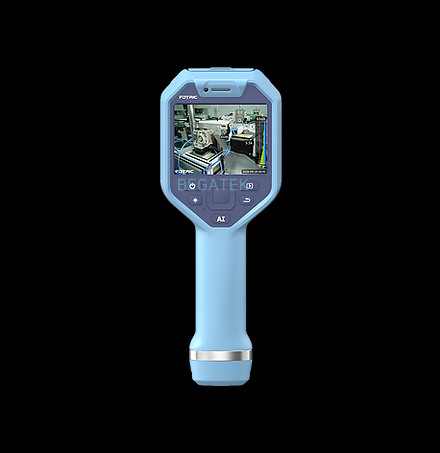

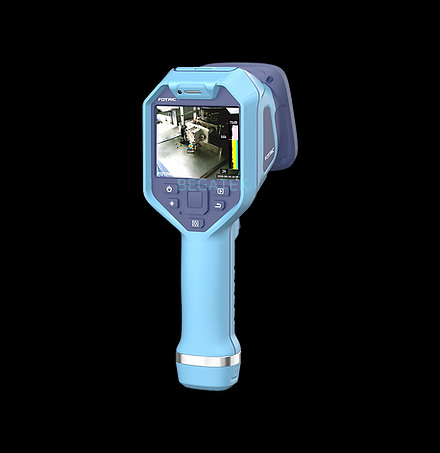

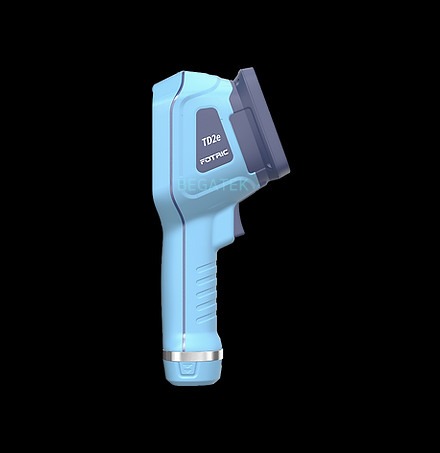

포트릭 TD2e Kit

인간 지각의 한계

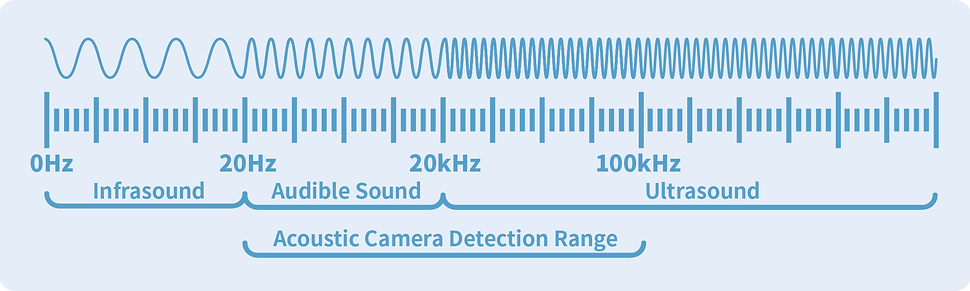

인간의 귀는 20Hz에서 20kHz 범위의 소리만 감지할 수 있습니다. 그러나 가스 누출, 베어링 마모, 방전과 같은 숨겨진 결함은 종종 훨씬 더 높은 주파수(20kHz 이상)의 초음파를 방출하는데, 이는 인간의 귀로는 감지할 수 없고 기존 청진기나 마이크의 성능을 넘어서는 소리입니다.

마이크 채널	64 MEMS 디지털 마이크
음향 영상 시야각(FOV)	58° *45°
음압 감도	0.01L/min@0.1MPa, 1.5m, φ30μm 오리피스 0.025L/min@0.3MPa, 3.5m, φ30μm 오리피스 0.045L/min@0.3MPa, 4.5m, φ40μm 오리피스
소리 샘플링 속도	200kHz
이미지 모드	단일 소스, 다중 소스, 전체 소스
작업 거리	0.3~60m
위치 결정 주파수 범위	2kHz~100kHz
주파수 범위 선택	주파수 범위의 수동 조정을 지원하며, 피크 주파수 표시를 지원합니다.
소음 감소 모드	저음역 소음을 걸러내어 주변 환경 간섭을 줄입니다.
미세 감지 모드	미세한 소리까지 포착하여 잠재적인 문제를 놓치지 않습니다.
디스플레이 화면	3.5인치, 640*480픽셀, 방폭형 커버 글래스가 적용된 IPS LCD 터치스크린
디지털 카메라	5MP 산업용 디지털 카메라
이미지 형식	jpg (음향 이미지)
USB 인터페이스	USB Type-C, USB 3.0/2.0 표준 준수
LED 조명 램프	손전등 조명 및 플래시 모드를 지원합니다.
배터리 종류	3.6V, 5000mAh 충전식 리튬 배터리, 현장 교체 가능
배터리 작동 시간	배터리당 3시간 이상(상황에 따라 다름)
보호 등급	IP54(GB/T 4208/IEC 60529)
낙하 저항	2미터 높이에서 떨어뜨려도 견딜 수 있도록 설계되었습니다.
충격 저항	25g(GB/T 2423.5/IEC 60068-2-27)
진동 저항	2g(GB/T 2423.10/IEC 60068-2-6)
지원되는 언어	영어, 독일어, 프랑스어, 스페인어, 포르투갈어, 이탈리아어, 폴란드어, 일본어, 한국어, 중국어 번체, 태국어
표준 구성	본체 1개, 충전식 리튬 배터리 2개, 충전 도크, 전원 어댑터, USB Type-C-USB 케이블 1개, 32GB TF 카드, 공구 케이스, 빠른 시작 가이드, 구성품 목록, 휴대용 소프트 백, 하드 케이스

음향 이미징카메라

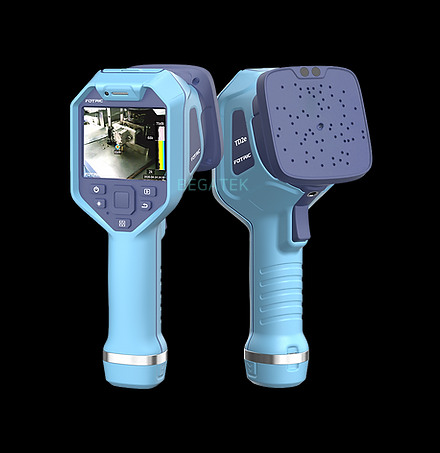

포트릭 TD2e Kit

음향카메라의

음향 이미징이란 무엇인가요?

인간 지각의 한계

음향카메라는
어떻게 작동하나요? (음향카메라 작동원리)

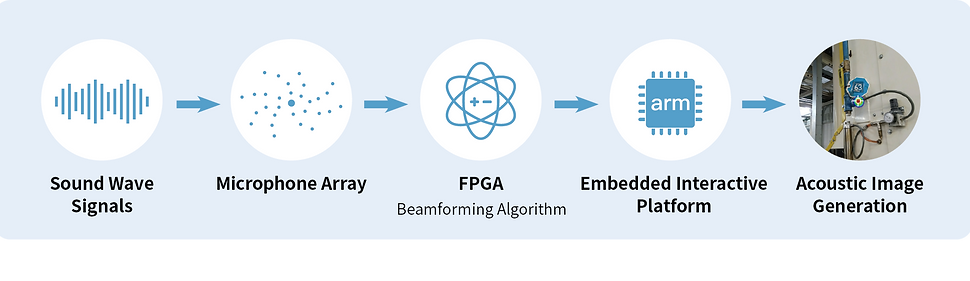

-마이크 어레이 : 여러 소스의 사운드 신호를 동시에 수집하여 공간 정확도를 높입니다.

-빔포밍 알고리즘 : 특정 방향의 음원에 초점을 맞춰 환경 소음을 걸러냅니다.

-음향 이미지 오버레이 : 이미지 위에 히트맵으로 사운드 소스 위치를 표시합니다

-저지연 렌더링 엔진 : 거의 즉각적인 대응이 가능하므로 지속적인 검사 시나리오에 이상적입니다.

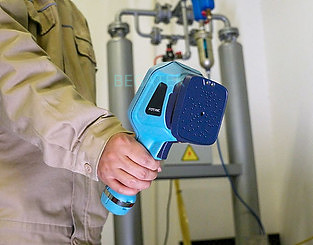

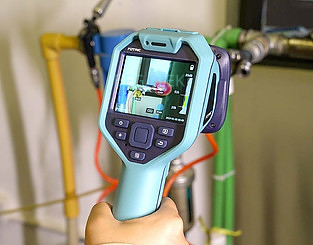

압축 공기 시스템 누출

Compressed Air System Leaks

진공 시스템 누출

Vacuum System Leaks

작동 중 느슨한 연결부의 진동 확인

Loose Joint Vibration During Operation

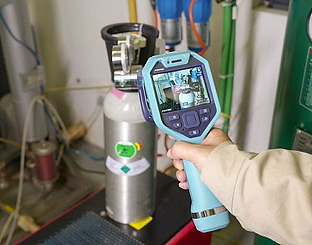

공압 밸브 누출 감지

Tire air leaks

음향카메라는
왜 포트릭 TD2e Kit를 선택해야 할까요?

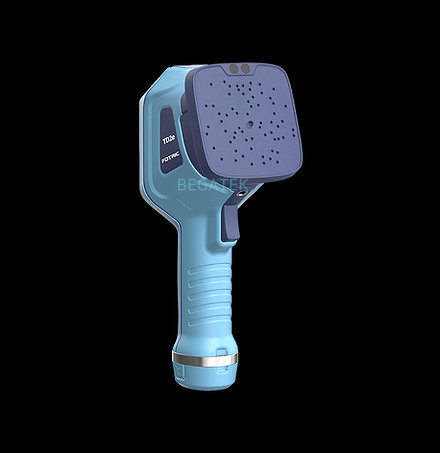

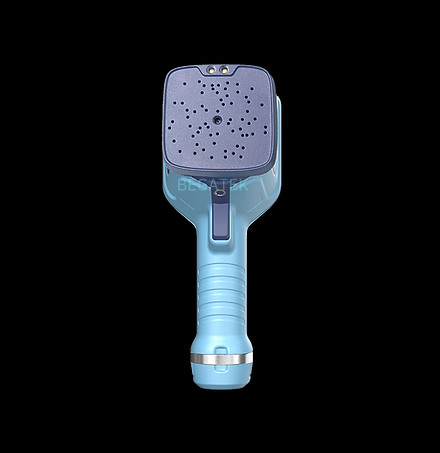

– 64개의 MEMS 디지털 마이크로폰으로 구성된 고밀도 마이크로폰 어레이

– 산업용 디지털 카메라: 5MP, 58° × 45° 시야각

– 탈착식 배터리 사용 시 3시간 이상 작동 가능; IP54 등급 방수/방진 기능

– 감지 거리: 0.3~60m

전문가급 기능

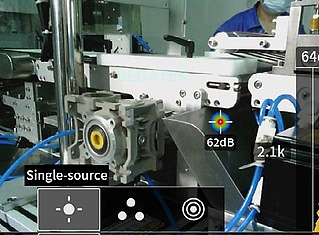

단일 소스

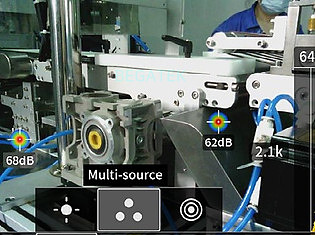

다중 소스

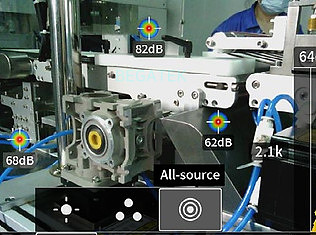

모든 소스

이중 감지 모드

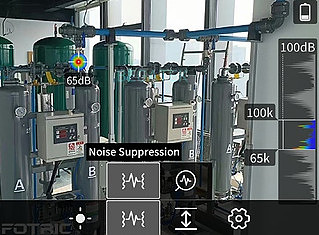

소음 억제 모드: 소음이 심한 환경에서도 안정적인 음향 이미지를 유지하며, 실제 음원을 정확하게 찾아냅니다.

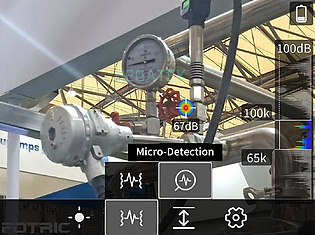

미세 감지 모드: 미세한 소리까지 포착하여 잠재적인 문제 지점을 놓치지 않습니다.

노이즈 억제

미세 검출

TD2e Kit 특장점

튼튼한 하드 케이스 및 소프트 휴대용 가방

• 산업용 등급의 충격 방지 설계

• 본체와 부속품의 안전한 운송을 보장하기 위해 맞춤형으로 성형된 내부 구조

• 잦은 출장/야외 점검 상황에 적합합니다.

리튬 배터리 2개

• 기본 구성에는 3.6V/5000mAh 배터리 2개가 포함됩니다.

• 단일 배터리 작동 시간 ≥ 3시간

• 하루 종일 검사 기능을 크게 향상시킵니다.

착용형 공구 홀스터

• 벨트나 공구 주머니에 장치를 안전하게 부착할 수 있습니다.

• 현장 이동성을 향상시키고 실수로 떨어뜨릴 위험을 줄입니다.

연장 보증 서비스

• TD2e Kit 전용 보증 기간: 18개월

• 기기 본체에 적용됩니다.

TD2e Kit 스펙
