New Launch

리얼 센서 X 리얼 초점
전문가를 위한 열화상카메라

포트릭 TK6

• IR 해상도 384×288
• 수동초점 렌즈
• 3.5인치 HD 디스플레이
• 17μm 세라믹 패키지 검출기
FOTRIC Entry Series

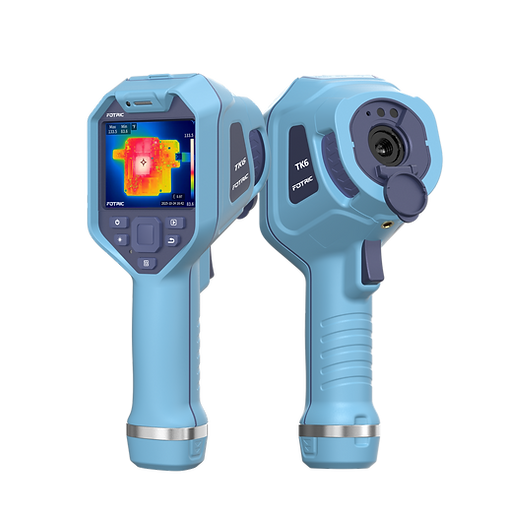

FOTRIC TK6 열화상 카메라

산업용 열화상카메라 엔트리 시리즈

리얼 센서

• 세라믹 패키지 검출기, 정확성과 디테일 면에서 전문가 수준의 기준 열화상카메라


• 내구성, 정확성 및 신뢰성을 까다로운 산업 환경에서 보장하는 진정한 384×288 적외선카메라


• 17µm 픽셀 피치의 검출기는 신호 대 잡음비를 향상시켜 더욱 선명하고 고대비의 열화상 이미지 제공

리얼 포커스

• 전문 이미지 촬영 장비의 특징인 이 기능은 모든 기술자가 진정한 전문가 수준의 이미지 촬영 가능


• 다양한 거리에서도 정확한 선명도를 확보하여 정확한 온도 측정 가능


• 최소 촬영 거리 0.15m로 PCB의 온도까지도 선명하게 측정

리얼 전문가

• 1.14mrad의 시야각(IFOV)을 갖춘 이 장비는 미세한 온도 차이를 포착하고 더욱 정확한 이미지 구현


• 500만 화소 산업용 디지털 카메라 탑재로 보고서 작성 시에도 이미지가 선명하게 유지


• 3.5인치 IPS LED 터치스크린 디스플레이, 고릴라 방폭 글라스 적용

Product Description.

TK6

FOTRIC TK6 Thermal lmaging Camera
Six Professional Edges

6가지 전문가 기능

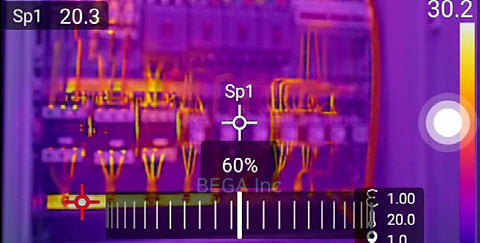

T-DEF® 블렌드 모드

적외선 투과율을 0%–100%까지 조절할 수 있는 독점적인 T-DEF® 가시광 온도 측정 기술로, 적외선 영상과 자동 정렬됩니다.

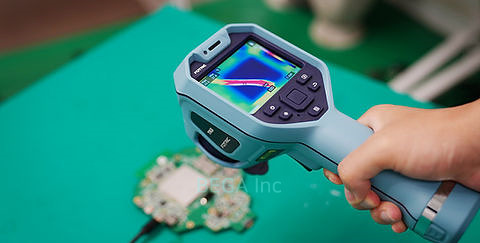

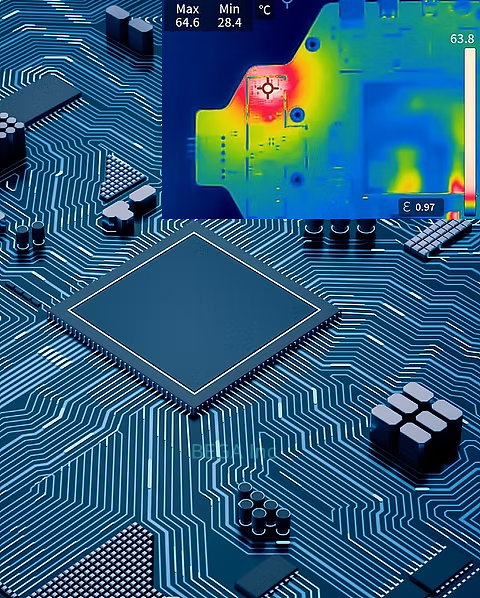

초근접 이미징

0.15m 근접 거리에서 촬영 가능하여 PCB, 전기 접점 및 정밀 부품에 이상적이며, 기존 열화상 카메라의 적용 한계를 뛰어넘습니다.

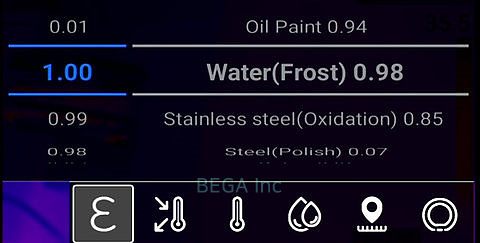

측정 파라미터 보상

방사율, 주변 온도, 반사 온도 및 IR 윈도우 투과율을 포함한 완전한 파라미터 보정으로 연구 수준의 측정 정확도를 보장합니다.

높은 재생률

30Hz 고속 프레임률 실시간 영상, 부드럽고 지연 없이 순간적인 온도 상승과 동적 대상을 포착합니다.

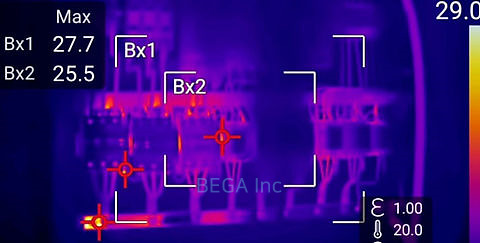

다양한 측정 도구

20개의 측정 지점, 10개의 측정 박스 및 10개의 측정 라인을 지원하여 유사 제품을 훨씬 초월하는 복잡한 장면을 커버합니다.

지속적인 작동을 위해 제작됨

≥ 4시간 배터리 수명, 2.5시간 고속 충전으로 90%까지 충전 가능, USB-C 외부 전원 지원으로 중단 없는 종일 작동 가능.

Product Description

TK6

FOTRIC TK6 Thermal lmaging Camera

TK6 특장점

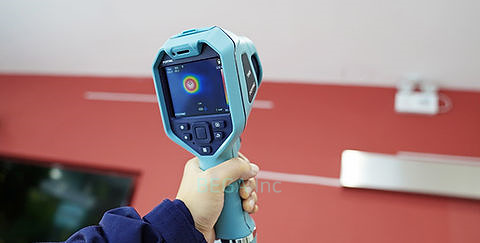

경량 설계

툴킷에 쉽게 통합되거나 벨트에 착용할 수 있어 휴대가 간편합니다.

이미지 모드

보다 직관적인 진단을 위해 적외선 감지, 블렌드 모드, 픽처인픽처 오버레이 및 가시광 모드 간을 자유롭게 전환하세요.

팔레트 모드

6가지 전문가용 컬러 팔레트가 유연하게 온도 차이를 강조하여 숨겨진 문제를 즉시 눈에 띄게 합니다.

컬러 알람

과열, 저온 및 온도 범위 이상을 즉시 강조 표시하여 불규칙성이 한눈에 띄도록 합니다.

Product Description.

TK6

FOTRIC TK6 Thermal lmaging Camera
TK6 Application Fields

응용분야

엔트리 시리즈 TK6 열화상카메라로 다양한 분야에 활용가능

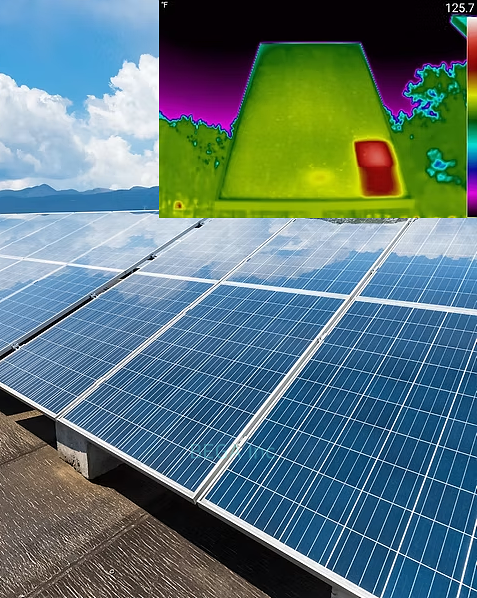

태양열 발열 검사

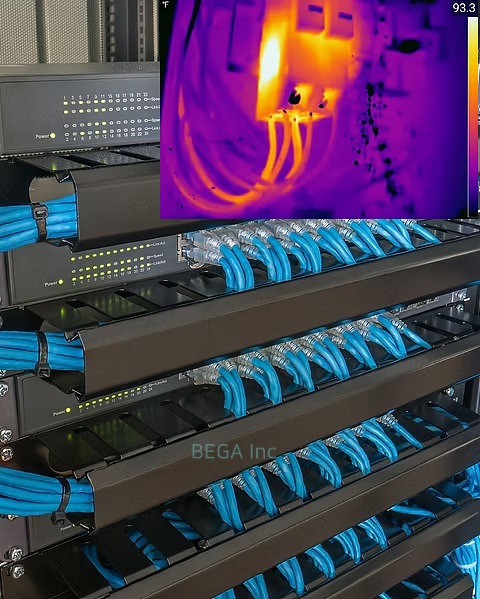

서버 발열 검사

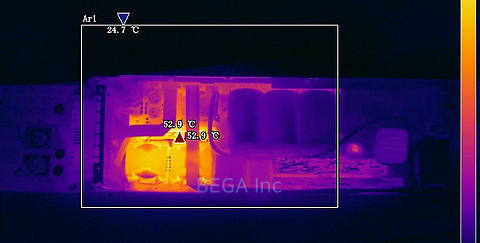

보드 발열 검사

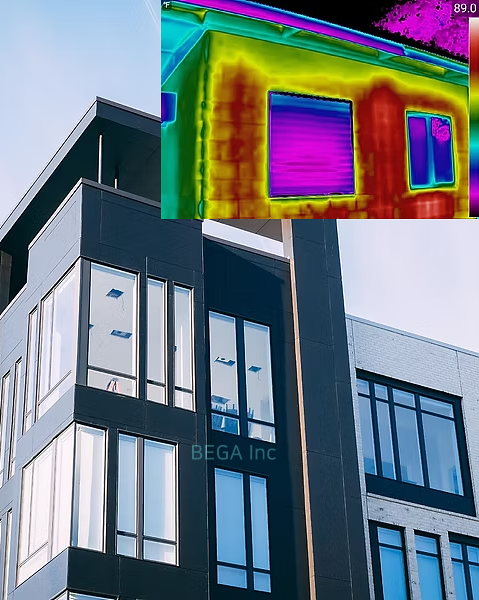

빌딩 단열 검사

합리적 가격의

컴팩트 열화상카메라

FOTRIC TK6 Thermal lmaging Camera
Robust and Intuitive Design

튼튼하고 직관적인 디자인 튼튼함과 독창성의 완벽한 조합

디자인과 효율적인 설계

가혹한 사이트에 대한 IP54 및 2m 드롭 등급 (IEC 60068-2-32에 테스트). 높은 광도 3.5“ IPS 터치스크린은 직사광선 또는 어두운 공간에서 수정같은 명확한 보기를 지킵니다. 전문가 워크플로에 대한 추가 구독 비용 없이 전문 AnalyzIR PC 소프트웨어가 포함되어 있습니다.

정밀 타겟팅 및 분석

클래스 2 레이저 포인터와 고휘도 LED 작업 조명이 장착되어 어두운 다락방이나 캐비닛에서 대상을 정확하게 정확히 찾아 조명합니다. 이 시스템은 Auto Hot/Cold 스팟 추적 및 실시간 색상 경보를 포함한 고급 측정 도구를 지원하여 최대 20개 지점, 10개 라인 및 10개 영역을 동시에 분석할 수 있습니다.

Product Description

TK6

FOTRIC TK6 Thermal lmaging Camera
TK6 Application Fields

응용분야

엔트리 시리즈 TK6 열화상카메라로 다양한 분야에 활용가능

HVAC 검사

건물 검사

빌딩 검사

전기 검사
FOTRIC TK series

Specifications

TK6 제품사양

모델 FOTRIC TK6
이미지 프레임 속도 30Hz
측정 지점 20
측정 선 10
측정 영역 10
이미지 모드 열화상, 디지털 카메라, Picture in Picture & T-DEF® 블렌드
®T-DEF 지원, 열화상 및 가시광 이미지 블렌드, 투명도 0% ~100%
T-TWB® 히스토그램 기반 열 컬러 디스플레이 지원
적외선 해상도 384x 288
IR 검출기 유형 비냉각식 FPA 적외선 검출기
열 감도（NETD) 40mk(0.04° C)@30° C(86 ℉ )
검출기 피치 17μm
파장 범위 8-14μm
시야각 (FOV) 25° x 19°
공간 해상도 (IFOV) 1.14 mrad
최소 촬영 거리 0.15m
