430g 컴팩트X 경량 열화상카메라
포트릭 TF3
2026 New Arrival
휴대성과 편의성을 갖춘
포트릭 TF3
320 X 240 적외선 해상도
컴팩트 열화상카메라
포트릭 TF3
30mk 열감도
경량 열화상카메라
포트릭 TF3
430g
TF3

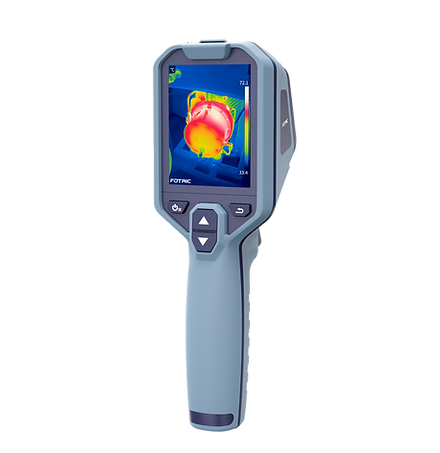

포트릭 TF3
소형 경량 열화상 카메라
Compact Thermal Imaging Camera
✓ 320 x 240 적외선 해상도
✓ 30mK 열 감도(NETD)
✓ ±2°C / ±2% 측정 정확도
✓ -20~450℃ 온도 범위
✓ 세라믹 패키지 센서 기술
✓ 세라믹 패키지 적외선 검출기
✓ 선명한 열화상 이미지와 낮은 이미지 노이즈
✓ 적외선, T-DEF®, 화면 속 화면, 이미지 모드
✓ T-TWB® 히스토그램 온도 기울기 이미징
✓ 초점 조절이 필요 없는 작동으로 빠른 검사 가능
✓ 38° x 50°의 넓은 시야각
✓ 컴팩트하고 가벼운 430g 디자인
✓ IP54 방수/방진 등급에 최대 6.5시간 사용 가능한 배터리
FOTRIC TF3
컴팩트 열화상 카메라

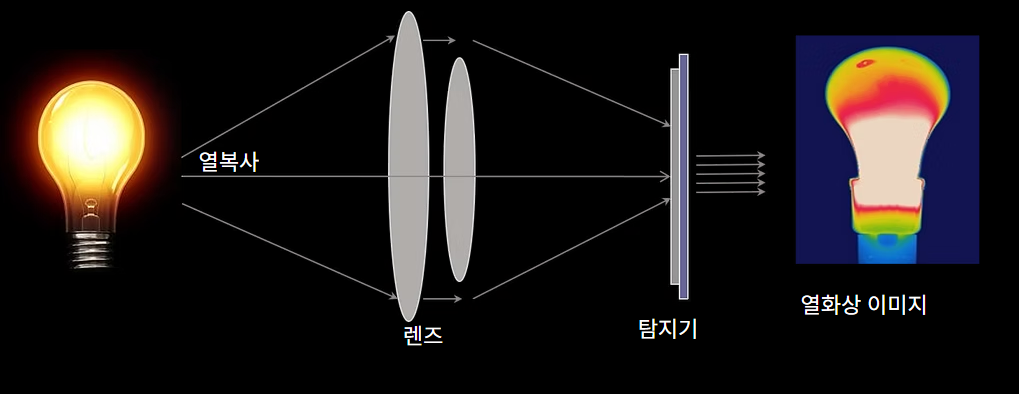

열화상 카메라의 촬영원리
열화상 카메라는 수동 이미징 방식을 사용하므로 작동이 매우 안전합니다 .
열화상 카메라는 “온도 카메라“입니다.
열화상 카메라는 물체에서 방출되는 적외선 에너지를 감지하여 직관적인 열화상 이미지로 변환함으로써 온도 차이를 한눈에 확인할 수 있도록 합니다. 이를 통해 물리적 접촉 없이도 과열, 접촉 불량, 열 손실 및 기타 숨겨진 문제를 신속하게 파악할 수 있습니다.
전기 검사, 장비 유지 보수, 건물 진단 및 가정 안전 점검에 이상적인 열화상 카메라는 전체 장면의 온도 분포를 제공하고, 검사 시간을 단축하며, 완전한 어둠 속에서도 안정적으로 작동합니다.

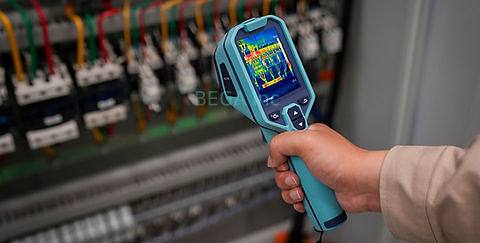

전기 설비 검사
• 전기 회로 과부하
• 전기 접점이 헐거워지거나 부식됨
• 절연 불량
• 전기 접점이 헐거워지거나 부식됨
• 절연 불량

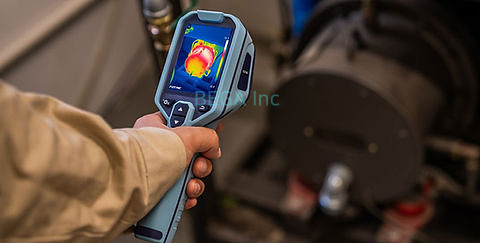

기계 장비 검사
• 모터, 펌프 및 팬 검사
• 베어링 마모 및 윤활 불량 감지
• 축 정렬 불량을 확인합니다.
• 베어링 마모 및 윤활 불량 감지
• 축 정렬 불량을 확인합니다.

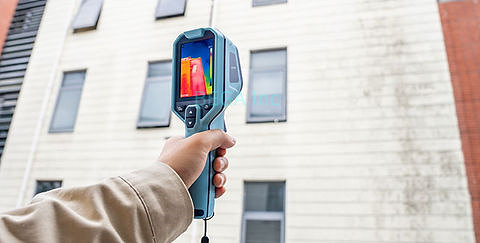

건물 표면 온도 검사
• 외벽 누수 감지
• 재료 절연 성능 검사
• 외벽 공동 평가
• 재료 절연 성능 검사
• 외벽 공동 평가

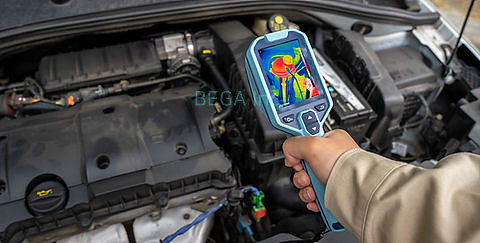

차량 고장 진단
• 엔진 시스템 온도 분포
• 브레이크 점검
• AC 콘센트 점검
• 브레이크 점검
• AC 콘센트 점검

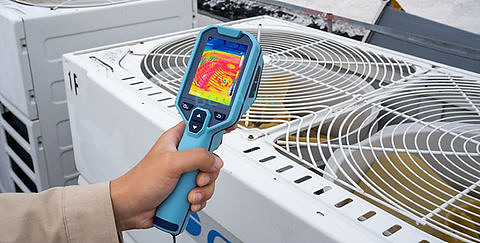

HVAC 온도 진단
• 응축기 덕트 막힘 감지
• 절연 상태 점검
• 물 누수 위치 탐지
• 절연 상태 점검
• 물 누수 위치 탐지

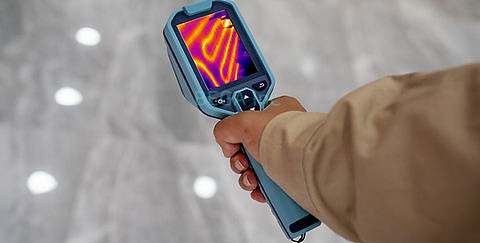

바닥 난방 진단
• 누출 위치 정확하게 파악
• 배관 막힘 원인 파악
• 온도 불균형으로 인해 온수 및 냉수가 발생하는 배관 식별
• 배관 막힘 원인 파악
• 온도 불균형으로 인해 온수 및 냉수가 발생하는 배관 식별

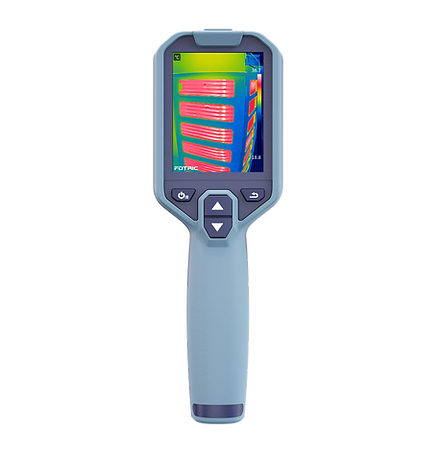

포트릭 TF3
스펙
|
적외선 해상도 |
240 × 320
|
|
검출기 유형 |
비냉각 적외선 초점면 검출기
|
|
열 민감도(NETD) |
30℃에서 <30 mK
|
|
스펙트럼 응답 범위 |
8–14 μm
|
|
프레임 속도 |
30Hz
|
|
시야각(FOV) |
38° × 50°
|
|
공간 해상도(IFOV) |
2.76 mrad
|
|
초점 모드 |
집중력 없음
|
|
온도 범위 |
-20℃ ~ 450℃
|
|
온도 정확도 |
±2℃ 또는 2% 중 더 큰 값 (주변 온도 15~35℃, 목표 온도 >0℃, 1m 거리에서 교정)
|
|
분석 소프트웨어 |
AnalyzIR 전문가용 열화상 분석 소프트웨어
|
|
표시하다 |
3.2인치, 640 × 480 픽셀, IPS LCD 디스플레이
|
|
이미지 모드 |
적외선 이미지, 가시광선 온도 측정(T-DEF®), 화면 속 화면, 가시광선
|
|
가시광선 온도 측정(T-DEF®) |
가시광선 온도 측정; 적외선 이미지 투명도 0%~100% 조절 가능
|
|
팔레트 |
레인, 아이언, 그레이, 레인보우의 4가지 일반 팔레트를 지원합니다.
|
|
디지털 카메라 |
2MP 산업용 디지털 카메라
|
|
배터리 종류 |
3.6V, 4800mAh 충전식 리튬 배터리
|
|
배터리 사용 시간 |
연속 작동 시간 6.5시간 이상 (실제 작동 시간은 주변 환경 및 사용 조건에 따라 달라질 수 있습니다)
|
|
지원 언어 |
영어, 독일어, 프랑스어, 스페인어, 포르투갈어, 이탈리아어, 폴란드어, 일본어, 한국어, 중국어 번체, 태국어, 중국어 간체
|
